Каталог запасных частей к технике: Гомсельмаш KС-100. Блок пневмогидроаккумуляторов КС-100-0606370

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

13

13

13

14

14

15

16

17

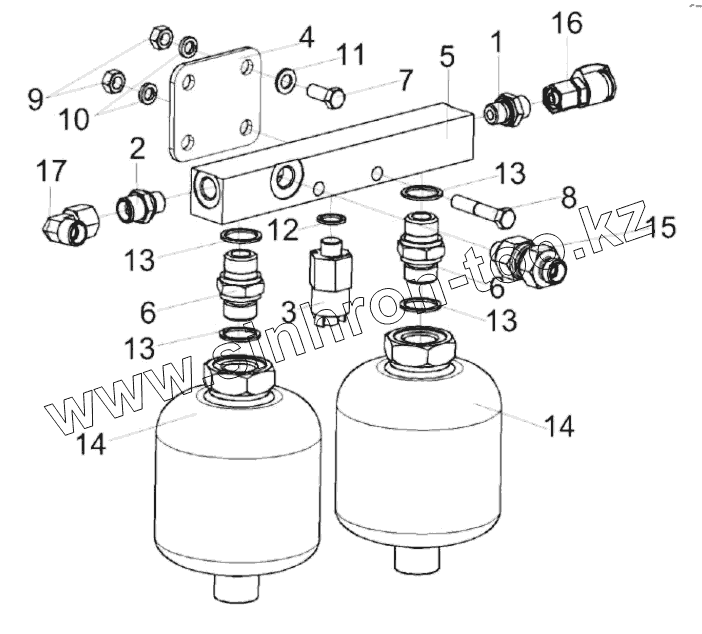

Позиция на иллюстрации	Заводской номер детали		Название детали
КС-100-0606370	КС-100-0606370		Блок пневмогидроаккумуляторов
1	ГШТ 6014240-01		Штуцер
2	ГШТ 6014240-02		Штуцер
3	КС-200-0606600		Реле давления
4	КС-100-0606401		Кронштейн
5	КЗК-1420-0606605		Корпус
6	УЭС-16-0604606		Штуцер
7	Болт М8-6eХ20 - 7796		Болт
8	Болт М8-6eХ45 - 7796		Болт
9	Гайка М8-6G - 5915		Гайка М8-6G - 5915
10	Шайба 8Т 65Г - 6402		Шайба 8Т 65Г - 6402
11	Шайба C.8.01 - 11371		Шайба
12	Прокладка G1/4 М1 - 23358		Прокладка
13	Прокладка G1/2 М1 - 23358		Прокладка
14	SBO210-0,5E1/112U-210 AK050		Пневмогидроаккумулятор
15	2КО10/3ТВЛG		Клапан обратный
16	АВ20-11/ВО8L		Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)
17	EW10LOMDCF		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
