Каталог запасных частей к технике: Гомсельмаш KС-100. Установка опоры КС-100-0100030

Тип техники

Марка

Модель

Схема

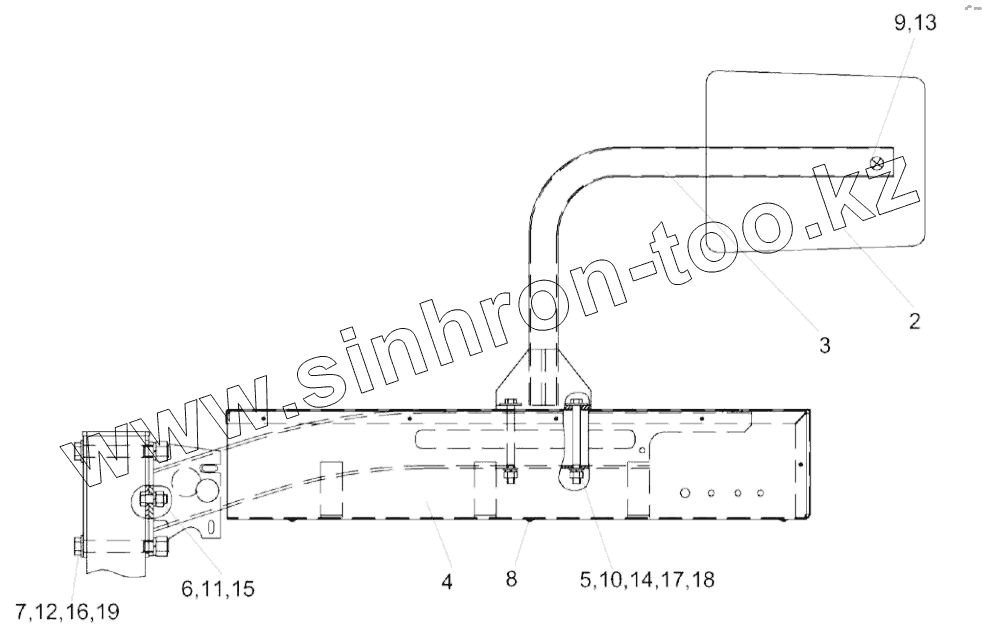

КС-100-0100030

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
КС-100-0100030	КС-100-0100030		Установка опоры
1	КС-100-0100040		Кронштейн
2	КС-100-0100210		Щиток
3	КС-100-0100220		Кронштейн
4	КС-100-0100408		Облицовка
5	Болт М10-6eх110-7796		Болт
6	Болт М12-6eх30-7796		Болт М12-6eх30-7796
7	Болт М16-6eх120-7796		Болт
8	Винт 4х10.01-10621		Винт
9	Винт B.М6-6eх12-17473		Винт
10	Гайка М10-6G-5915		Гайка М10-6G-5915
11	Гайка М12-6G-5915		Гайка М12-6G-5915
12	Гайка М16-6G-5915		Гайка М16-6G-5915
13	Шайба 6Т.65Г-6402		Шайба
14	Шайба 10Т.65Г-6402		Шайба 10Т.65Г-6402
15	Шайба 12Т.65Г-6402		Шайба 12Т.65Г-6402
16	Шайба 16Т.65Г-6402		Шайба
17	Шайба C 10.01-6958		Шайба
18	Шайба C.10.01-11371		Шайба C.10.01-11371
19	Шайба C.16.01-11371		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
