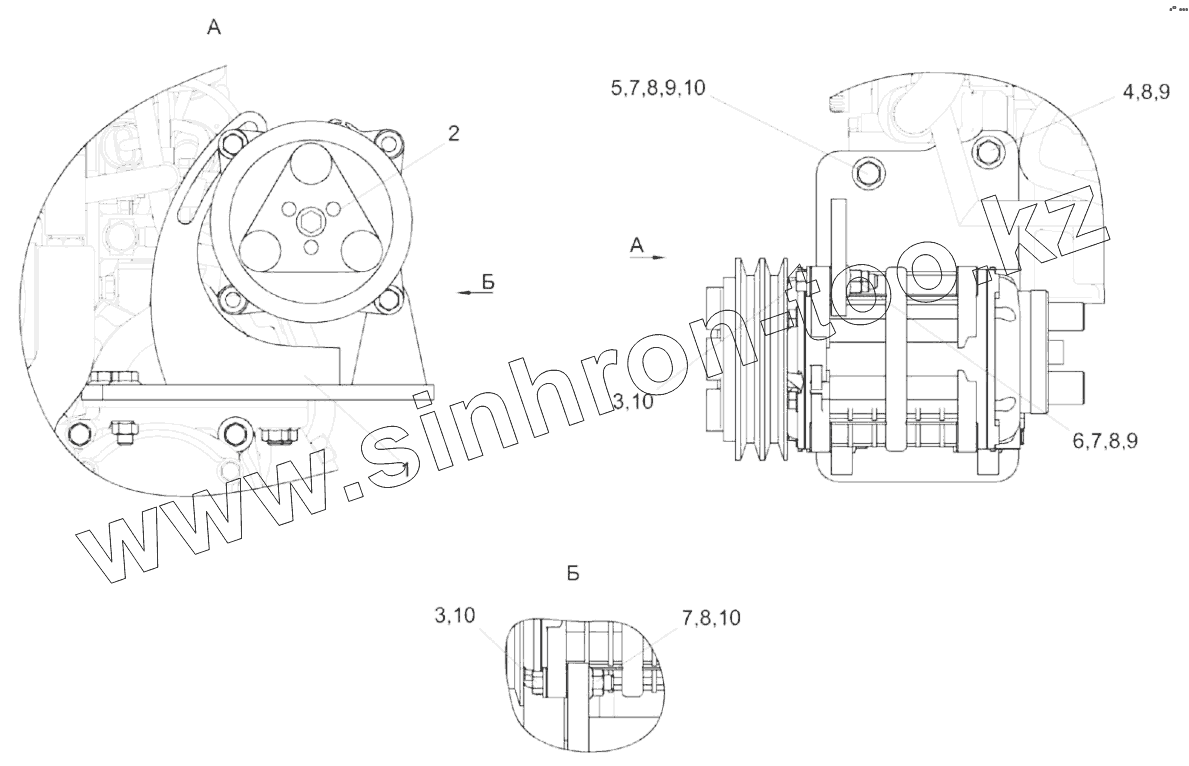

Каталог запасных частей к технике: Гомсельмаш KС-100. Установка компрессора КС-100-0121030

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КС-100-0121030
КС-100-0121030
КС-100-0121030
КС-100-0121030
1
2
3
3
4
5
6
7
7
7
8
8
8
8
9
9
9
10
10
10
10
Позиция на иллюстрации Заводской номер детали Название детали
КС-100-0121030 КС-100-0121030 Установка компрессора
1 КС-100-0121040 Кронштейн
2 КВК 0150240 Компрессор
3 КЗК-12-0113601А Болт специальный
4 Болт М10-6ex35-7796 Болт
5 Болт М10-6ex50-7796 Болт
6 Гайка М10-6G-2526 Гайка М10-6G-2526
7 Гайка М10-6G-5915 Гайка М10-6G-5915
8 Шайба 10Т.65Г-6402 Шайба 10Т.65Г-6402
9 Шайба C 10-6958 Шайба
10 Шайба C.10-11371 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
