Каталог запасных частей к технике: Гомсельмаш KС-100. Установка бачка расширительного КС-100-0116070

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

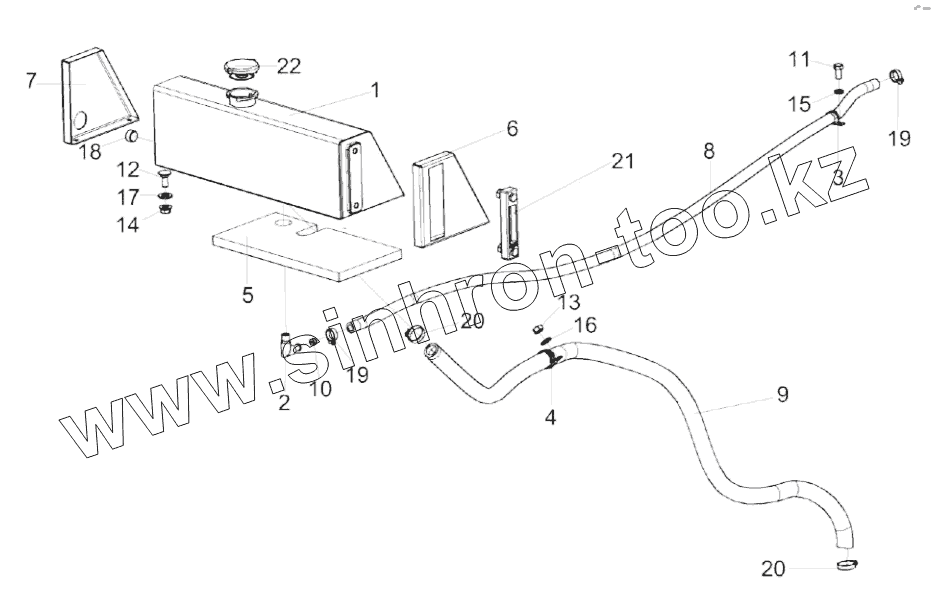

КС-100-0116070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
КС-100-0116070 КС-100-0116070 Установка бачка расширительного
1 КС-100-0116250 Бачок расширительный
2 КЗК-12-3-0106500 Угольник
3 КЗР 0700800-03 Хомут
4 КЗР 0700800-07 Хомут
5 КС-100-0116002 Уплотнение
6 КС-100-0116437 Боковина
7 КС-100-0116437-01 Боковина
8 КГС-2-0116003 Рукав
9 РНД 0250012-115 Рукав
10 УЭС-3-0400006 Дроссель
11 Болт М8-6eХ16-7796 Болт М8-6eХ16-7796
12 Болт М8-6eХ20-7802 Болт М8-6eХ20-7802
13 Гайка М8-6G-5915 Гайка М8-6G-5915
14 Гайка DIN 6923 М8-8-A-A3G Гайка
15 Шайба 8Т.65Г-6402 Шайба 8Т.65Г-6402
16 Шайба C.8.01-11371 Шайба
17 Шайба C.10.01-11371 Шайба C.10.01-11371
18 Пробка 2-КГ 3/8".10кп.019 Пробка
19 Хомут червячный 16-27/9 C7W1 Хомут червячный
20 Хомут червячный 25-40/9 C7W1 Хомут червячный
21 FSA-127-1.X/-/12 Указатель уровня масла
22 А21.01.270-2 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
