Каталог запасных частей к технике: Гомсельмаш KС-100. Гидросистема силовых гидроцилиндров косилки КС-100-0602000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КС-100-0602000
КС-100-0602000
1
2
3
3
4
4
5
5
6
6
6
7
8
9
9
10
11
11
11
11
12
13
13
14
15
16
16
17
17
18
18
19
19
20
21
21
22
23
24
25
25
25
25
26

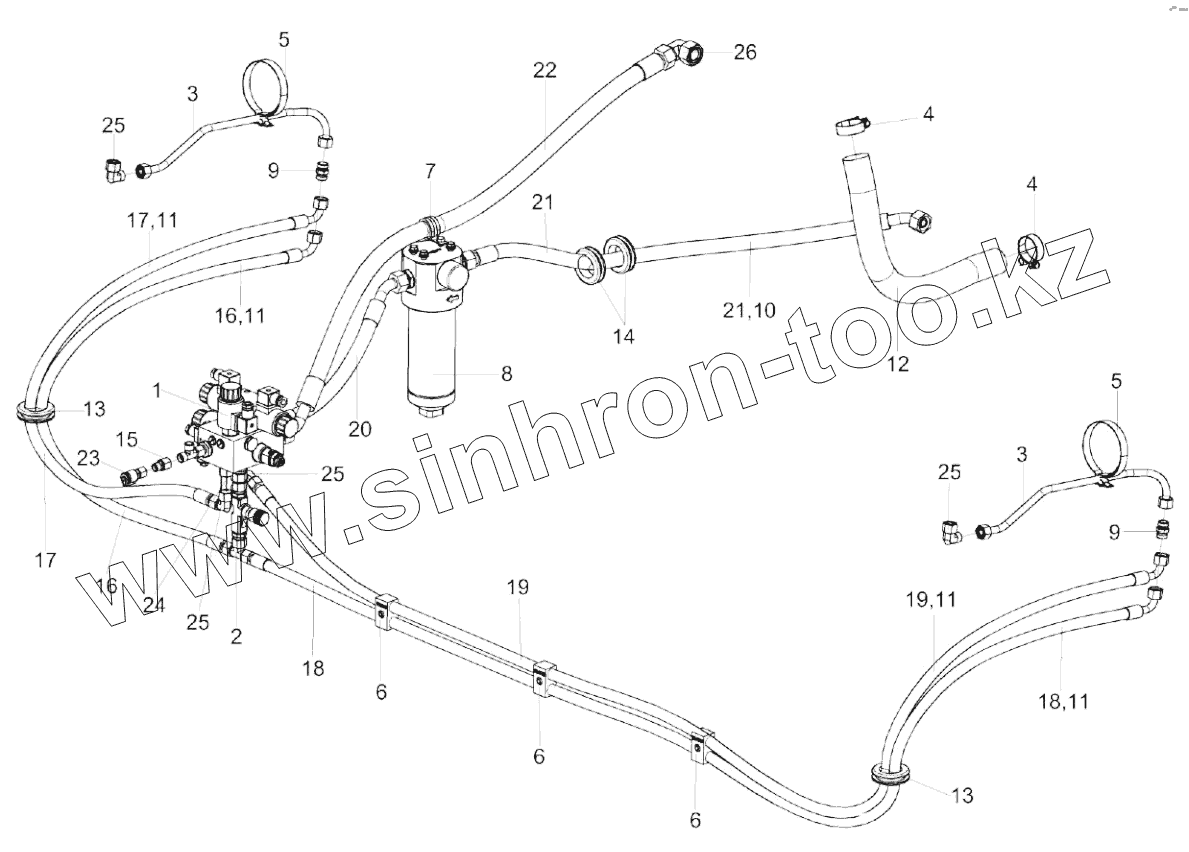

Позиция на иллюстрации Заводской номер детали Название детали
КС-100-0602000 КС-100-0602000 Гидросистема силовых гидроцилиндров косилки КС-100
1 КС-100-0602300 Гидроблок навески
2 КС-100-0602320 Дроссель с обратным клапаном регулируемый
3 КС-100-0602820 Трубопровод
4 А 23.02.170 Хомут стяжной
5 А 23.02.240 Хомут стяжной
6 ГПД 0601180 Установка зажима
7 КГС 0115770-04 Хомут
8 КС-200-0602300 Фильтр напорный
9 ГШП 0618624 Штуцер
10 ОПЛ 0600016-01 Оплетка
11 ОПЛ 0600016-08 Оплетка
12 РНД 0320022-35 Рукав всасывающий
13 529И-3724065 Втулка
14 500-1015079 Втулка
15 RED10/08LOMDCF Переходник
16 РВД 10-2SC-М18Х1,5-24°-1300-0°-90° Рукав высокого давления
17 РВД 10-2SC-М18Х1,5-24°-1460-0°-90° Рукав высокого давления
18 РВД 10-2SC-М18Х1,5-24°-2500-0°-90° Рукав высокого давления
19 РВД 10-2SC-М18Х1,5-24°-2600-0°-90° Рукав высокого давления
20 РВД 16-2SC-М26Х1,5-24°-460-0°-45° Рукав высокого давления
21 РВД 16-2SC-М26Х1,5-24°-1100-0°-45° Рукав высокого давления
22 РВД 20-2SC-М30Х2-24°-1200-0°-45° Рукав высокого давления
23 АВ20-11/ВО8L Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)
24 EL12LOMDCF Тройник
25 EW12LOMDCF Угольник
26 EW22LOMDCF Угольник EW22LOMDCF
