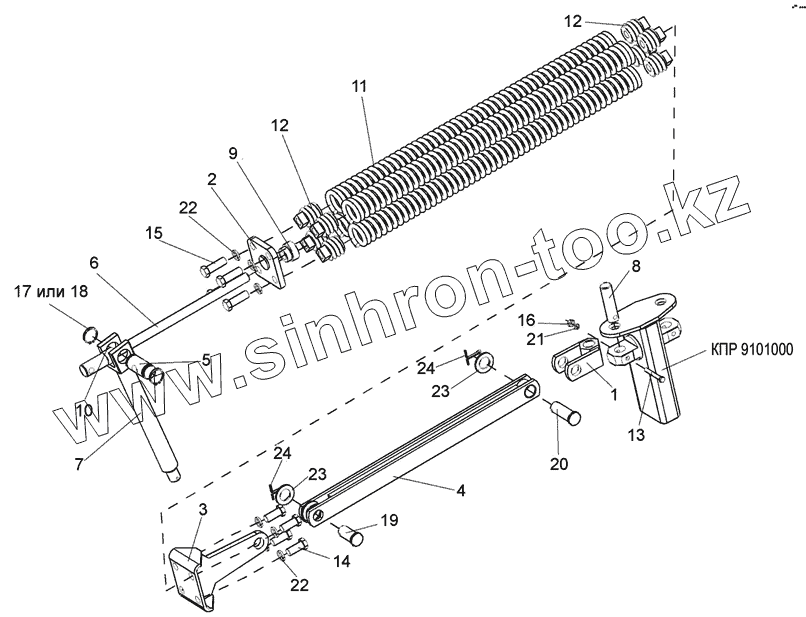

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90. Вывешивание боковой секции (левой)

Тип техники

Марка

Модель

Схема

КПР 9101000

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

22

23

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
КПР 9108000	КПР 9108000		Пружина
КПР 9101000	КПР 9101000		Рама
1	КПР 9112000		Серьга
2	КПР 9117000		Плита
3	КПР 9118000		Кронштейн
4	КПР 9119000		Тяга
5	КПР 9100608		Ось
6	КПР 9100611А		Винт
7	КПР 9100612		Вилка
8	КПР 9100614		Ось
9	КПР 9100631		Гайка
10	КПР 9100805		Втулка
11	КИЛ 0126625		Пружина
12	КПП 0105203		Пробка
13	М10-6ех75-7796		Болт
14	М20-6ех45-7796		Болт
15	М20-6ех60-7796		Болт
16	М10-6G-5915		Гайка
17	В40-13940		Кольцо
18	В40-13942		Кольцо
19	6-30b12х65-9650		Ось
20	6-30b12х90-9650		Ось
21	10 65Г-6402		Шайба
22	20 65Г-6402		Шайба
23	С.30.01-11371		Шайба
24	6,3х50-397		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
