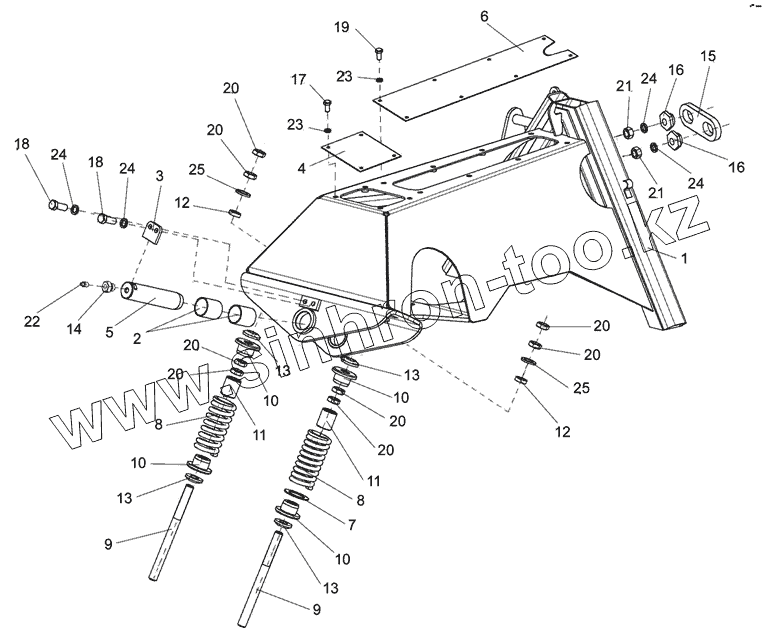

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90. Установка рамы КПР-1-9301000
1
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
13
13
14
15
16
16
17
18
18
19
20
20
20
20
20
20
20
20
21
21
22
23
23
24
24
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КПР-1-9301000 | Рама | |
| 2 | КПР 9100101 | Втулка | |
| 3 | КПР 9100403 | Планка | |
| 4 | КПР 9300401 | Крышка | |
| 5 | КПР 9100616А | Ось | |
| 6 | КПР-1-9300404 | Крышка | |
| 7 | КПР-1-9300412 | Шайба | |
| 8 | КПР-1-9300603 | Пружина | |
| 9 | КПР-1-9300604 | Шпилька | |
| 10 | КПР-1-9300605 | Втулка | |
| 11 | КПР-1-9300801 | Втулка | |
| 12 | КПР-1-9300804 | Втулка | |
| 13 | КЗР 1590604 | Шайба | |
| 14 | ПКК 0202625 | Штуцер | |
| 15 | Н.110.201 | Планка | |
| 16 | Н.110.622 | Эксцентрик | |
| 17 | М8-6ех16-7796 | Болт | |
| 18 | М12-6ех30-7796 | Болт | |
| 19 | М8-6ех20-7802 | Болт | |
| 20 | М16-6G-2526 | Гайка | |
| 21 | М12-6G-5915 | Гайка | |
| 22 | 1.2-19853 | Масленка | |
| 23 | 8Т 65Г-6402 | Шайба | |
| 24 | 12Т 65Г-6402 | Шайба | |
| 25 | С.16-11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
