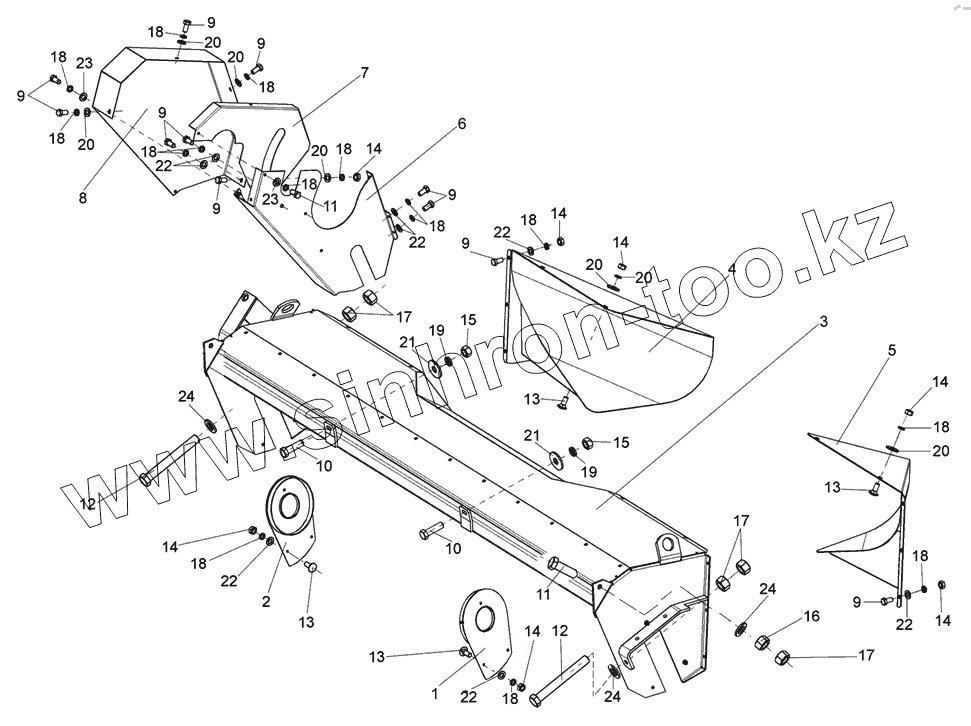

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90. Установка каркаса КПР-1-9305000
1
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
14
14
14
15
15
16
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
20
20
20
20
20
20
20
21
21
22
22
22
22
22
22
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КПР-1-9300030А | Щиток | |
| 2 | КПР-1-9300030А-01 | Щиток | |
| 3 | КПР-1-9305000 | Каркас | |
| 4 | КПР-1-9313000 | Валкообразователь | |
| 5 | КПР-1-9313000-01 | Валкообразователь | |
| 6 | КПР-1-9321000 | Стенка | |
| 7 | КПР-1-9322000 | Щиток | |
| 8 | КПР-1-9300405 | Щиток | |
| 9 | М8-6ех16-7796 | Болт | |
| 10 | М12-6ех40-7796 | Болт | |
| 11 | М16-6ех45-7796 | Болт | |
| 12 | М16-6ех130-7796 | Болт | |
| 13 | М8-6ех20-7802 | Болт | |
| 14 | М8-6G-5915 | Гайка | |
| 15 | М12-6G-5915 | Гайка | |
| 16 | М16-6G.05-2526 | Гайка | |
| 17 | М16-6G-5915 | Гайка | |
| 18 | 8Т 65Г-6402 | Шайба | |
| 19 | 12Т 65Г-6402 | Шайба | |
| 20 | А.8.01-6958 | Шайба | |
| 21 | А.12.01-6958 | Шайба | |
| 22 | С.8.01-11371 | Шайба | |
| 23 | С.10.01-11371 | Шайба | |
| 24 | С.16.01-11371 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
