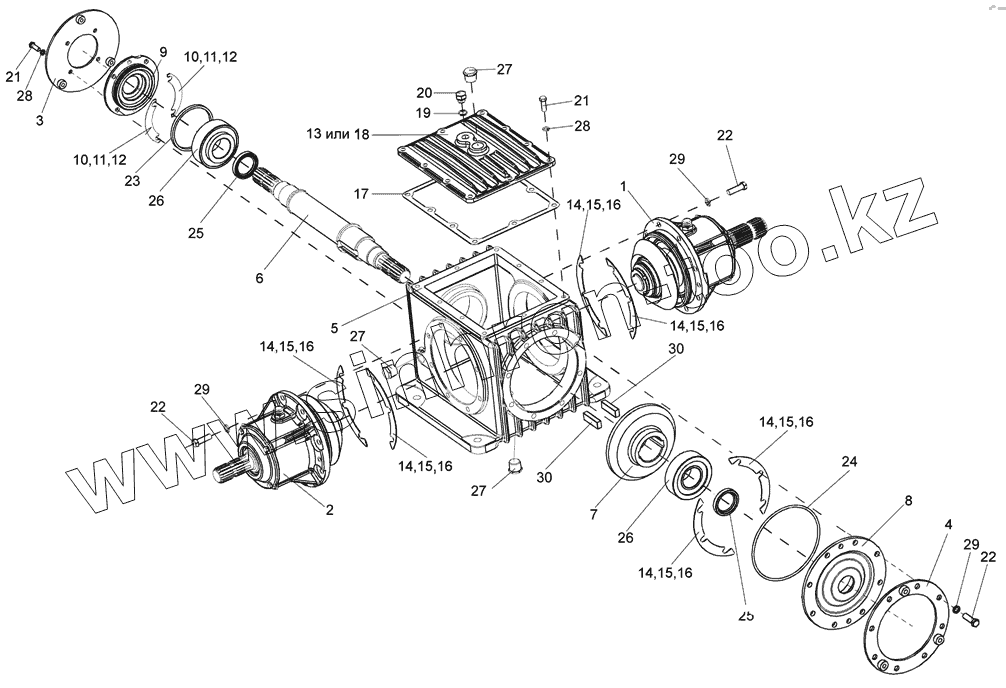

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90. Редуктор КПР 9103000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
20
21
21
22
22
22
23
24
25
25
26
26
27
27
27
28
28
29
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР 9103030 | КПР 9103030 | Стакан | |
| КПР 9103000 | КПР 9103000 | Редуктор | |
| КЗР 0204070 | КЗР 0204070 | Крышка | |
| 1 | КПР 9103010 | Стакан | |
| 2 | КПР 9103010-01 | Стакан | |
| 3 | КПР 9103070 | Диск | |
| 4 | КПР 9103080 | Диск | |
| 5 | КПР 9103101 | Корпус | |
| 6 | КПР 9103601 | Вал | |
| 7 | КПР 9103602 | Шестерня | |
| 8 | БНР 0500011 | Стакан | |
| 9 | КЗР 0204211 | Крышка | |
| 10 | КЗР 0204504 | Прокладка | |
| 11 | КЗР 0204504-01 | Прокладка | |
| 12 | КЗР 0204504-02 | Прокладка | |
| 13 | КИЛ 0104014 | Крышка | |
| 14 | КИН 0104501 | Прокладка | |
| 15 | КИН 0104501-01 | Прокладка | |
| 16 | КИН 0104501-02 | Прокладка | |
| 17 | КИС 0104008 | Прокладка | |
| 18 | КИС 0104122 | Крышка | |
| 19 | КИС 0118005 | Прокладка | |
| 20 | КУЖ 0110615 | Пробка | |
| 21 | М10-6ех30-7796 | Болт | |
| 22 | М12-6ех40-7796 | Болт | |
| 23 | 104-110-36-2-2-18829/9833 | Кольцо | |
| 24 | 180-185-36-2-2-18829/9833 | Кольцо | |
| 25 | 1,2-45х65-1-8752 | Манжета | |
| 26 | 7610А-27365 | Подшипник | |
| 27 | КГ 3/4 | Пробка ГОСТ 12720-67 | |
| 28 | 10Т 65Г-6402 | Шайба | |
| 29 | 12Т 65Г-6402 | Шайба | |
| 30 | 2-18х11х56-23360 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
