Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90. Навеска центральной секции

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

9

10

11

12

12

13

13

14

15

15

16

17

18

19

20

21

22

22

23

24

25

26

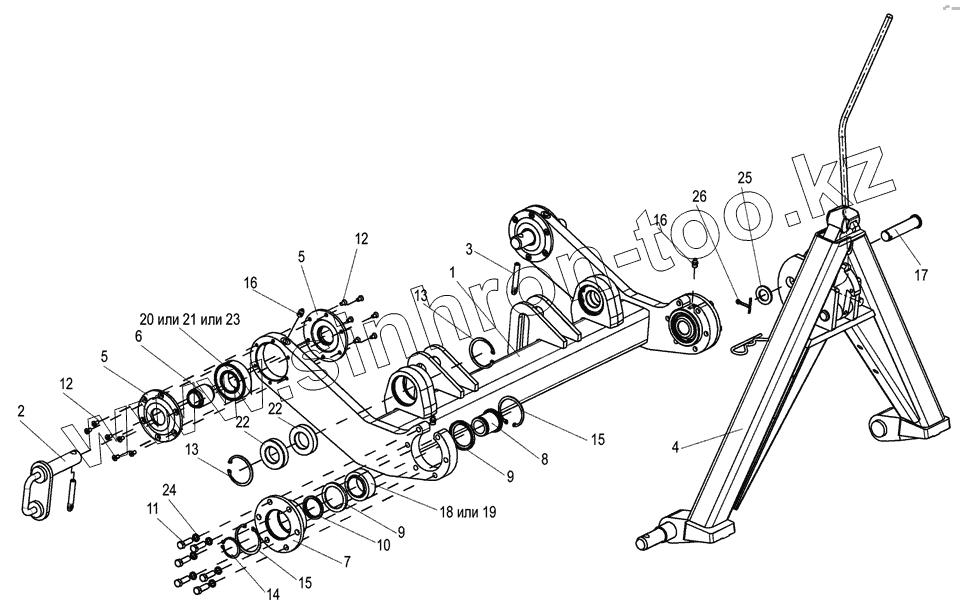

Позиция на иллюстрации	Заводской номер детали		Название детали
КПР 9123000	КПР 9123000		Фланец
КПР 9115000	КПР 9115000		Рамка
1	КПР 9115010		Рамка
2	КПР 9121000		Фиксатор
3	КЗР 0100220		Чека
4	СА-1		Сцепка автоматическая
5	КПР 9115602		Крышка
6	КПР 9115603		Ось
7	КПР 9123601		Корпус
8	КПР 9123602		Ось
9	КПР 9123803		Кольцо
10	КПР 9123804		Втулка
11	М10-6ех30-7796		Болт
12	В2.М8-6ех162-17475		Винт
13	В62-13941		Кольцо
14	В40-13942		Кольцо
15	В62-13943		Кольцо
16	1.2-19853		Масленка
17	6-22b12х100-9650		Ось
18	ШС40К-3635		Подшипник
19	ШСП40-3635		Подшипник
20	553508Е-5721		Подшипник
21	3508-5721		Подшипник
22	180107С17-8882		Подшипник
23	22208Е		Подшипник (фирма SKF)
24	10 65Г-6402		Шайба
25	С.22.01-11371		Шайба
26	5х36-397		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
