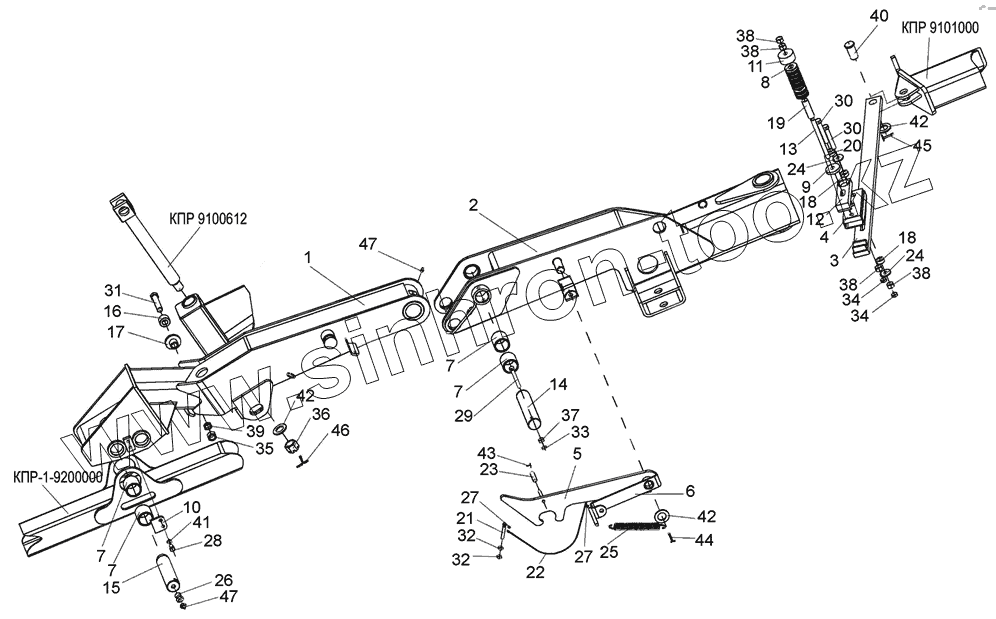

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90. Навеска боковой секции (правой)
КПР 9101000
КПР-1-9200000
КПР 9100612
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
30
31
32
32
33
34
34
35
36
37
38
38
38
39
40
41
42
42
42
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР 9113040 | КПР 9113040 | Рукоятка | |
| КПР 9101000 | КПР 9101000 | Рама | |
| КПР-1-9200000 | КПР-1-9200000 | Секция боковая | |
| КПР 9100612 | КПР 9100612 | Вилка | |
| КПР 9113010А | КПР 9113010А | Защелка | |
| КПР 9113050А | КПР 9113050А | Тяга | |
| 1 | КПР 9105000 | Рычаг | |
| 2 | КПР 9106000 | Рычаг | |
| 3 | КПР 9110000 | Предохранитель | |
| 4 | КПР 9111000 | Направляющая | |
| 5 | КПР 9113020А | Защелка | |
| 6 | КПР 9113030 | Рукоятка | |
| 7 | КПР 9100101 | Втулка | |
| 8 | КПР 9100401 | Пружина тарельчатая | |
| 9 | КПР 9100402 | Шайба | |
| 10 | КПР 9100403 | Планка | |
| 11 | КПР 9100601 | Втулка | |
| 12 | КПР 9100603 | Предохранитель | |
| 13 | КПР 9100606 | Шпилька | |
| 14 | КПР 9100613А | Ось | |
| 15 | КПР 9100616А | Ось | |
| 16 | КПР 9100617 | Втулка | |
| 17 | КПР 9100618 | Втулка | |
| 18 | КПР 9100622 | Втулка | |
| 19 | КПР 9100801 | Втулка | |
| 20 | КПР 9100803 | Втулка | |
| 21 | КПР 9113603 | Винт | |
| 22 | КПР 9113604 | Тросик (Канат 2,2-Г-I-Ж-Н-1770-3069 L=505+5 мм) | |
| 23 | КПР 9113803 | Втулка | |
| 24 | КСН 0114402-01 | Шайба | |
| 25 | ПЕА 5607041 | Пружина | |
| 26 | ПКК 0202625 | Штуцер | |
| 27 | 8526-8607054 | Втулка тросика | |
| 28 | М12-6ех25-7796 | Болт | |
| 29 | М12-6ех90-7796 | Болт | |
| 30 | М16-6ех110-7796 | Болт | |
| 31 | М20-6ех100-7796 | Болт | |
| 32 | М10-6G-2526 | Гайка | |
| 33 | М12-6G-2526 | Гайка | |
| 34 | М16-6G-2526 | Гайка | |
| 35 | М20-6G-2526 | Гайка | |
| 36 | М30х2-6G-2528 | Гайка | |
| 37 | М12-6G-5915 | Гайка | |
| 38 | М16-6G-5915 | Гайка | |
| 39 | М20-6G-5915 | Гайка | |
| 40 | 6-30b12х60-9650 | Ось | |
| 41 | 12 65Г-6402 | Шайба | |
| 42 | С.30.01-11371 | Шайба | |
| 43 | 2,5х18-397 | Шплинт | |
| 44 | 5х56-397 | Шплинт | |
| 45 | 6,3х50-397 | Шплинт | |
| 46 | 6,3х63-397 | Шплинт | |
| 47 | 1.2-19853 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
