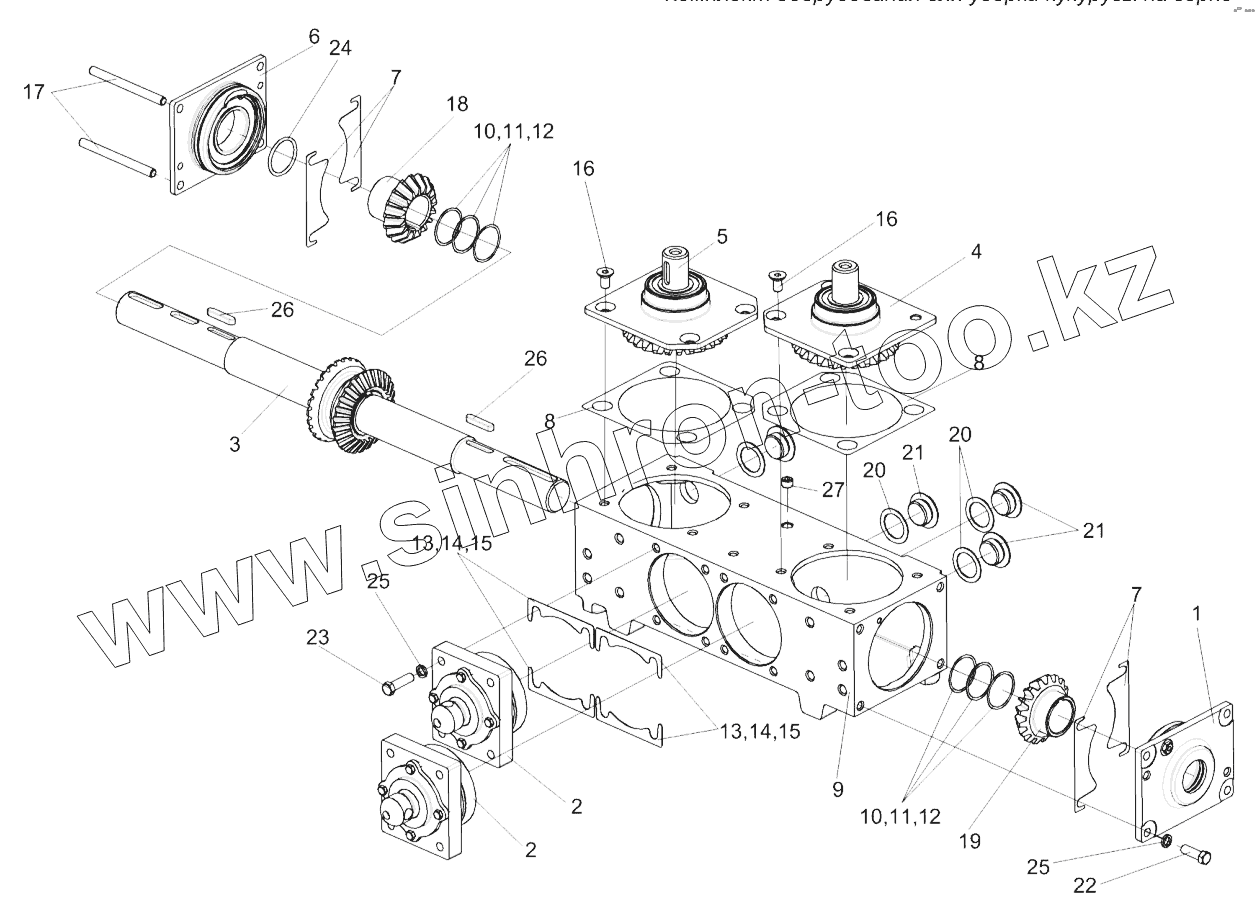

Каталог запасных частей к технике: Гомсельмаш КОК-8-2. Редуктор КПС-4-0515200-01
1
2
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПС-4-0515200 | КПС-4-0515200 | Редуктор | |
| 1 | КПС-4-0515210 | Стакан | |
| 2 | КПС-4-0515230 | Стакан | |
| 3 | КПС-4-0515250-01 | Вал | |
| 4 | КПС-4-0515260 | Стакан | |
| 5 | КПС-4-0515260-01 | Стакан | |
| 6 | КПС-4-0515280 | Стакан | |
| 7 | КПС-4-0515001 | Прокладка | |
| 8 | КПС-4-0515012 | Прокладка | |
| 9 | КПС-4-0515241 | Корпус | |
| 10 | КПС-4-0515502 | Прокладка | |
| 11 | КПС-4-0515502-01 | Прокладка | |
| 12 | КПС-4-0515502-02 | Прокладка | |
| 13 | КПС-4-0515503 | Прокладка | |
| 14 | КПС-4-0515503-01 | Прокладка | |
| 15 | КПС-4-0515503-02 | Прокладка | |
| 16 | КПС-4-0515611-01 | Винт | |
| 17 | КПС-4-0515612 | Шпилька | |
| 18 | КПС-4-0515644 | Шестерня | |
| 19 | КПС-4-0515644-01 | Шестерня | |
| 20 | КЗР0210001А | Прокладка | |
| 21 | КЗР0210603А | Пробка | |
| 22 | БолтМ10-6gх30-7796 | Болт М10-6gх30-7796 | |
| 23 | БолтМ10-6gх35-7796 | Болт М10-6gх35-7796 | |
| 24 | 040-045-30-2-2-18829/9833 | Кольцо 040-045-30-2-2-18829/9833 | |
| 25 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 26 | Шпонка8х7х40-23360 | Шпонка 8х7х40-23360 | |
| 27 | Пробка2-КГ11/4dm | Пробка 2-КГ 1 1/4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
