Каталог запасных частей к технике: Гомсельмаш КГС-0900000. Устройство подбирающее КВС-1-3903300

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

6

7

7

8

8

9

9

10

10

11

11

11

11

12

12

13

13

14

14

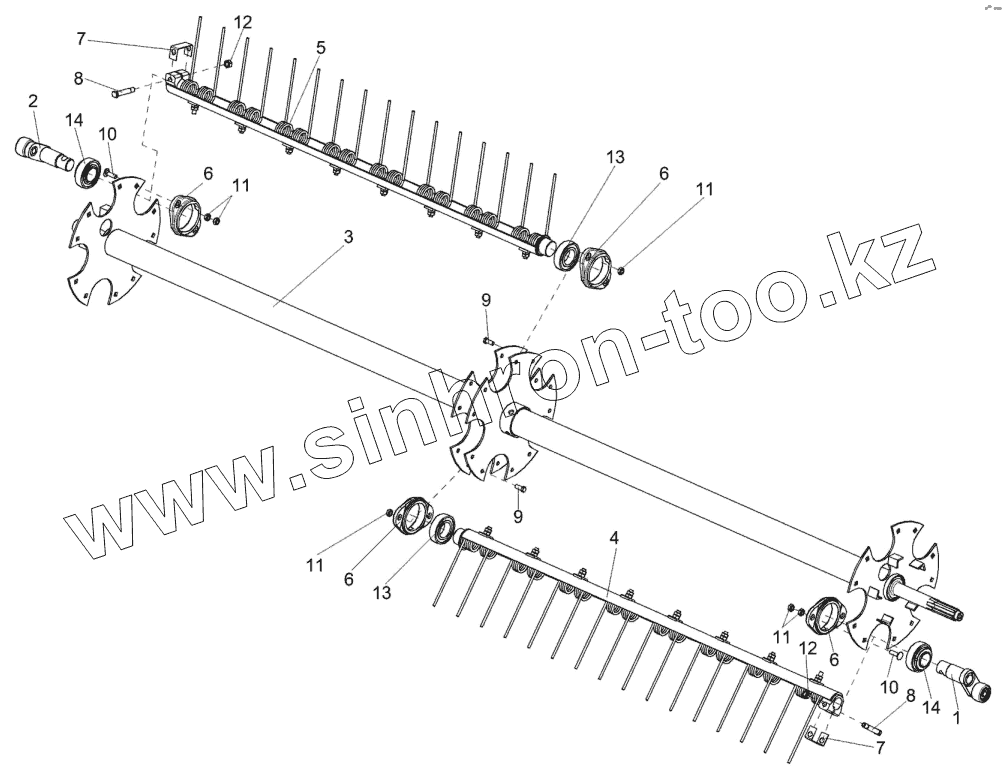

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-3903300Б	КВС-1-3903300Б		Устройство подбирающее
1	КВС-1-3903270		Эксцентрик с роликом
2	КВС-1-3903270-01		Эксцентрик с роликом
3	КВС-1-390331ОБ		Вал с дисками
4	ПКК-1-0353120Б		Граблина
5	ПКК-1-0353120Б-01		Граблина
6	КВС-1-3903201		Корпус
7	ПБ16.01.403		Шайба
8	ПСБ10.616		Болт специальный М12х75
9	БолтМ10-6ех25-7796		Болт М10-6ех25-7796
10	БолтМ10-6ех35-7802		Болт М10-6ех35-7802
11	ГайкаМ10-6G-5915		Гайка М10-6G-5915
12	ГайкаМ12-6G-5915		Гайка М12-6G-5915
13	1580209С17		Подшипник
14	1680208С17		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
