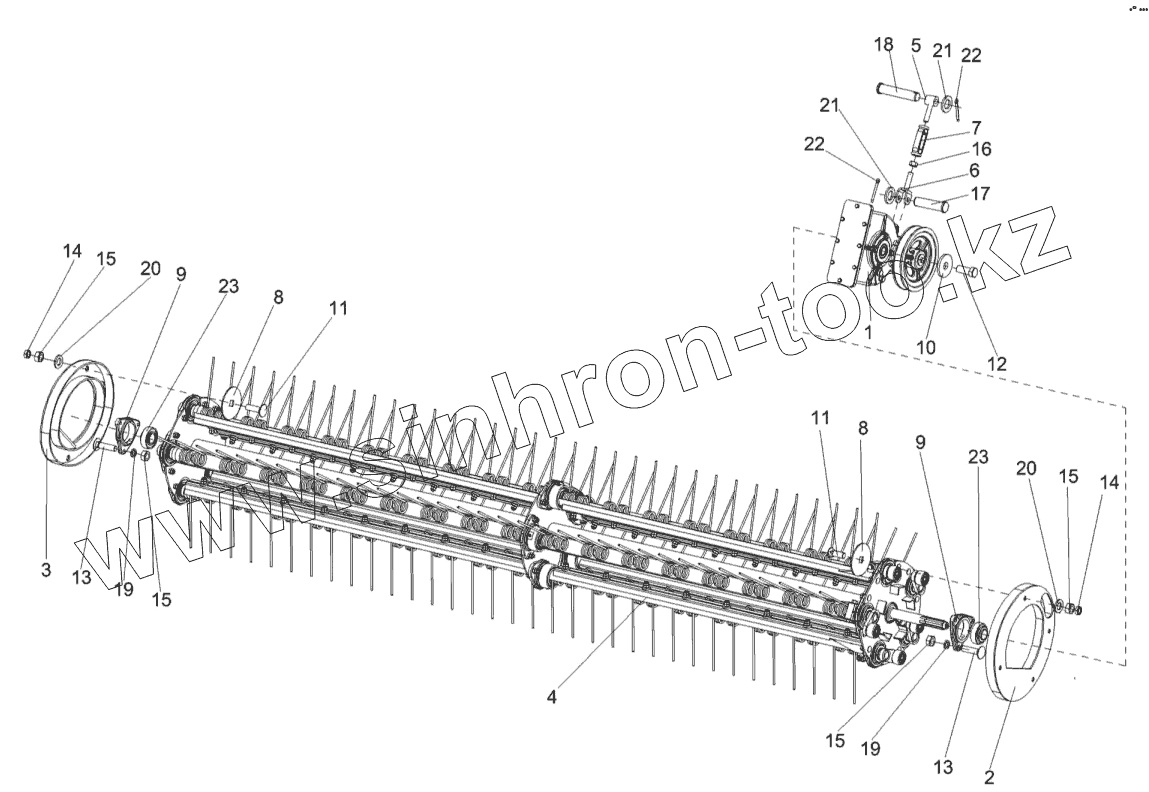

Каталог запасных частей к технике: Гомсельмаш КГС-0900000. Подборщик КГС 0900000 (установка устройства подбирающего)
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
14
14
15
15
15
15
16
17
18
19
19
20
20
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0907000А | КИС0907000А | Стяжка | |
| КГС0900000 | КГС0900000 | Подборщик | |
| 1 | КГС0904000 | Редуктор | |
| 2 | КВС-1-3900040 | Дорожка | |
| 3 | КВС-1-3900040-01 | Дорожка | |
| 4 | КВС-1-3903300Б | Устройство подбирающее | |
| 5 | КИС0907010А | Винт правый | |
| 6 | КИС0907020А | Винт левый | |
| 7 | АМ46.02.201-01 | Гайка стяжная | |
| 8 | КВС-1-3900419 | Шайба | |
| 9 | КИС0900101А | Корпус подшипника | |
| 10 | КСН0105614 | Шайба | |
| 11 | БолтМ10-6eх35-7786 | Болт М10-6eх35-7786 | |
| 12 | БолтМ12-LH-6eх25-7796 | Болт М12-LH-6eх25-7796 | |
| 13 | БолтМ10-6eх35-7802 | Болт М10-6eх35-7802 | |
| 14 | ГайкаМ10-6G-2526 | Гайка М10-6G-2526 | |
| 15 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 16 | ГайкаМ16-LH-6G-5915 | Гайка М16-LH-6G-5915 | |
| 17 | 6-16b12х60-9650 | Ось 6-16 b12х60-9650 | |
| 18 | 6-16b12х80-9650 | Ось 6-16 b12х80-9650 | |
| 19 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 20 | ШайбаС.12.01-11371 | Шайба С.12.01-11371 | |
| 21 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 | |
| 22 | Шплинт4х32-397 | Шплинт 4х32-397 | |
| 23 | 1680207С17 | Подшипник |
