Каталог запасных частей к технике: Гомсельмаш КГС-0800000. Платформа МКС 0201000

Тип техники

Марка

Модель

Схема

1

3

4

4

5

5

6

7

8

8

9

9

10

10

11

12

13

14

15

16

16

17

18

19

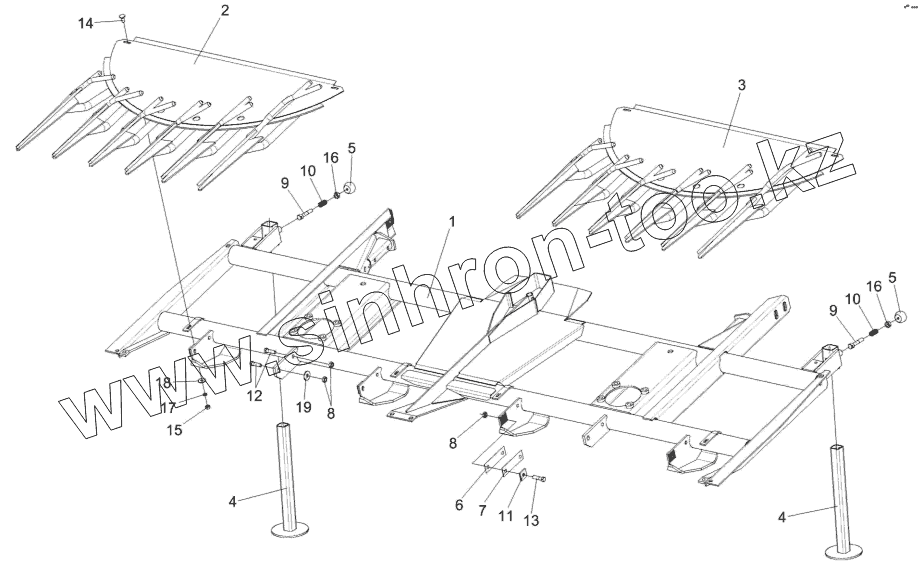

Позиция на иллюстрации	Заводской номер детали		Название детали
МКС0201000	МКС0201000		Платформа
1	МКС0201010		Каркас
2	ПКК0201250		Держатель
3	ПКК0201250-01		Держатель
4	ПКК0201270		Стойка
5	Н.067.044		Ручка П302Д61-16-77
6	ПКК0201474		Прокладка
7	ПКК0201474-01		Прокладка
8	ПКК0200625-02		Гайка самостопорящаяся
9	ПКК0201629		Фиксатор
10	ПКК0201634		Пружина
11	ПКК0204505-01		Накладка
12	БолтМ12-6ех40-7796		Болт
13	БолтМ12-6ех45-7796		Болт М12-6ех45-7796
14	БолтМ8-6ех20-7802		Болт М8-6ех20-7802
15	ГайкаМ8-6G-5915		Гайка М8-6G-5915
16	ГайкаМ10-6G-5915		Гайка М10-6G-5915
17	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
18	ШайбаА.8.01-6958		Шайба А.8.01-6958
19	ШайбаА.12.01-6958		Шайба А.12.01-6958

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
