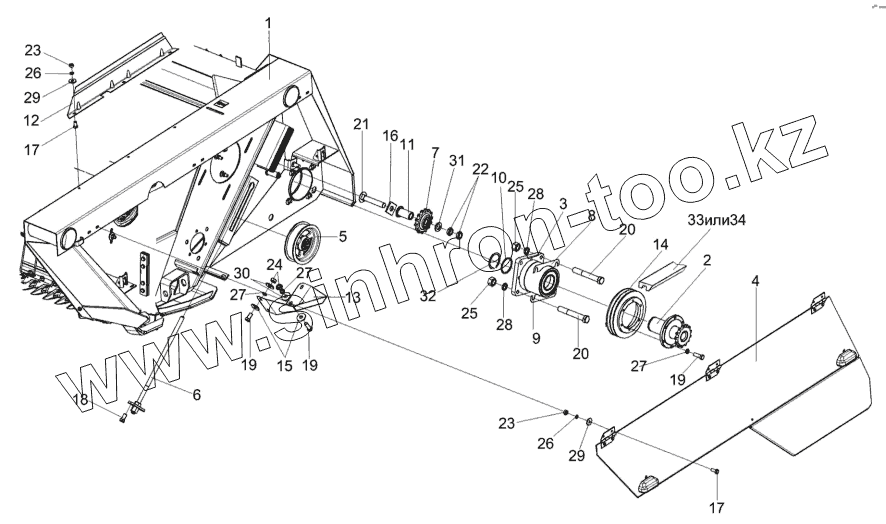

Каталог запасных частей к технике: Гомсельмаш КГС-0200000. Жатка для трав КГС 0200000 (вид слева)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
20
20
21
22
23
23
24
25
25
26
26
27
27
27
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0200000 | КГС0200000 | Жатка для трав | |
| 1 | КГС0201000 | Рама | |
| 2 | КГС0204010 | Ступица | |
| 3 | КГС0204020 | Корпус | |
| 4 | КГС0211000 | Ограждение | |
| 5 | КПП0208000 | Ролик | |
| 6 | КПП0209000 | Болт регулировочный | |
| 7 | МКС0514010 | Звездочка | |
| 8 | КГС0200403 | Прокладка | |
| 9 | КГС0200403-01 | Прокладка | |
| 10 | КГС0204402-01 | Кольцо | |
| 11 | КВС2900604 | Втулка | |
| 12 | КИС0201451Б | Щиток | |
| 13 | КПП0200424А | Щиток | |
| 14 | КПП0204101-03 | Шкив | |
| 15 | МКС0200405-01 | Шайба | |
| 16 | ПКК0204505 | Накладка | |
| 17 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 | |
| 18 | БолтМ10-6eх16-7796 | Болт М10-6eх16-7796 | |
| 19 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 | |
| 20 | БолтМ16-6eх130-7796 | Болт М16-6eх130-7796 | |
| 21 | БолтМ16-6eх90-7802 | Болт М16-6eх90-7802 | |
| 22 | ГайкаМ16-6G-2526 | Гайка М16-6G-2526 | |
| 23 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 24 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 25 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 | |
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 27 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 28 | Шайба16.65Г-6402 | Шайба 16.65Г-6402 | |
| 29 | ШайбаА8.01-6958 | Шайба | |
| 30 | ШайбаА10.01-6958 | Шайба А10.01-6958 | |
| 31 | ШайбаС1601-11371 | Шайба С16 01-11371 | |
| 32 | В70-13940 | Кольцо В70-13940 | |
| 33 | 2HB2362La | Ремень | |
| 34 | 2HBBP2362КA | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
