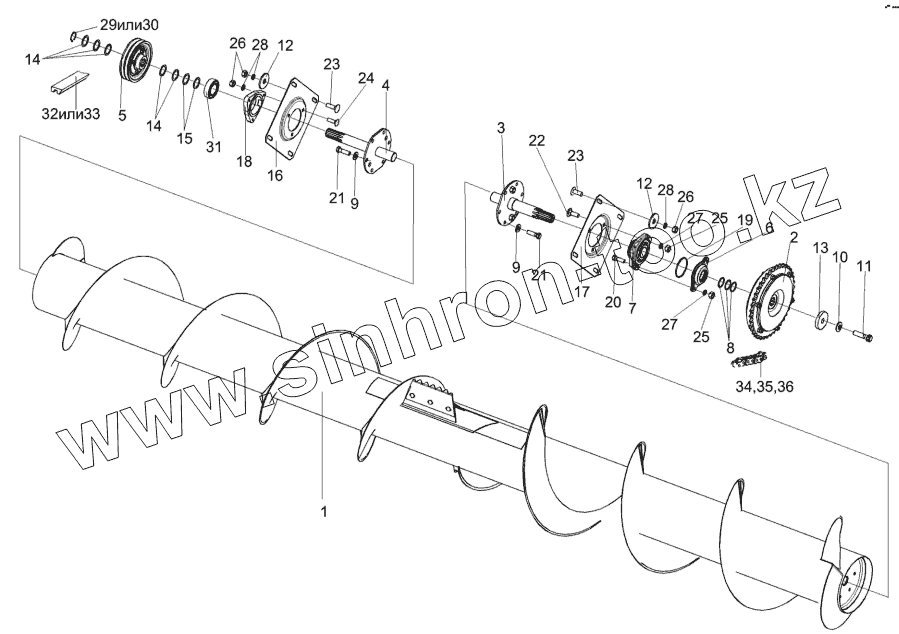

Каталог запасных частей к технике: Гомсельмаш КГС-0200000. Жатка для трав КГС 0200000 (установка шнека)
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0200000 | КГС0200000 | Жатка для трав | |
| 1 | КГС0202000 | Шнек | |
| 2 | КГС0202100 | Муфта предохранительная | |
| 3 | КГС0202130 | Опора | |
| 4 | КИС0202140 | Опора | |
| 5 | КИС0202150 | Шкив | |
| 6 | КИС0234000 | Крышка | |
| 7 | КИС0235000 | Корпус | |
| 8 | КГС0200402 | Шайба | |
| 9 | КЗР0103439 | Шайба | |
| 10 | КЗР0312411-01 | Шайба пружинная | |
| 11 | КЗР0350606А-01 | Болт | |
| 12 | КИС0200409А | Шайба | |
| 13 | КИС0200605 | Шайба | |
| 14 | КИС0600419 | Шайба регулировочная | |
| 15 | КИС0900801-01 | Шайба | |
| 16 | КПП0200402 | Плита | |
| 17 | КПП0200402-01 | Плита | |
| 18 | КСН0104101-03 | Корпус | |
| 19 | Н026.507 | Кольцо распорное | |
| 20 | БолтМ10-6ех45-7796 | Болт М10-6ех45-7796 | |
| 21 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 | |
| 22 | БолтМ10-6ех35-7802 | Болт М10-6ех35-7802 | |
| 23 | БолтМ12-6ех30-7802 | Болт М12-6ех30-7802 | |
| 24 | БолтМ12-6ех35-7802 | Болт М12-6ех35-7802 | |
| 25 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 26 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 | |
| 27 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 28 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 | |
| 29 | В38-13940 | Кольцо В38-13940 | |
| 30 | В38-13942 | Кольцо В38-13942 | |
| 31 | 1680208С17 | Подшипник | |
| 32 | 2НВ2512La | Ремень | |
| 33 | 2НВВР2512KA | Ремень | |
| 34 | ПР-25,4-60-13568 | Цепь | |
| 35 | П-ПР-25,4-60-13568 | Звено | |
| 36 | С-ПР-25,4-60-13568 | Звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
