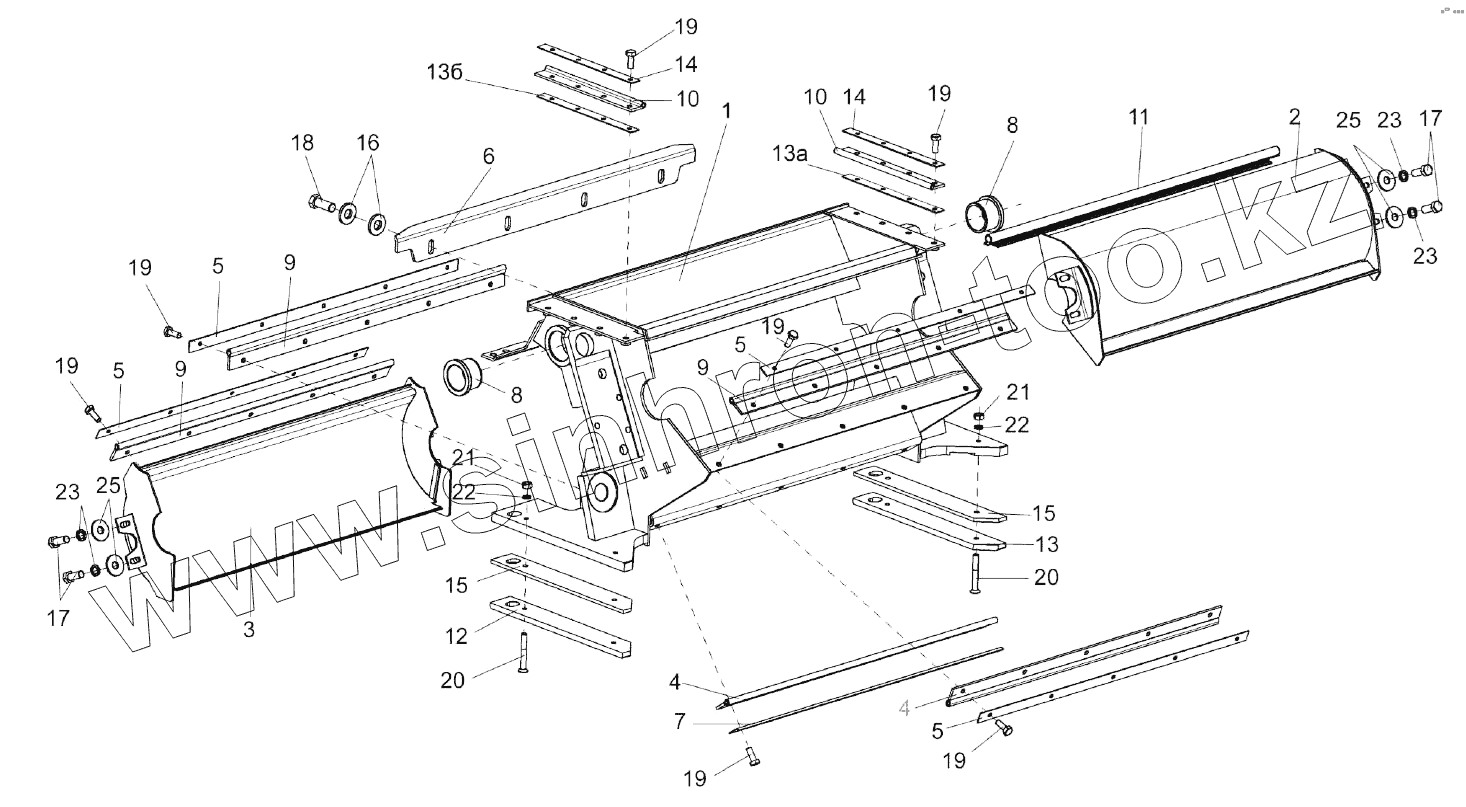

Каталог запасных частей к технике: Гомсельмаш FS80-2. Устройство доизмельчающее КВС-1-0148310 (установка кожухов)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
5
6
7
8
8
9
9
9
10
10
11
12
13
13а
13б
14
14
15
15
16
17
17
18
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
23
25
25
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0148310 КВС-1-0148310 Устройство доизмельчающее
КВС-1-0148140 КВС-1-0148140 Кожух нижний
КВС-1-0148320 КВС-1-0148320 Корпус
КВС-1-0148380 КВС-1-0148380 Кожух верхний
1 КВС-1-0148330 Корпус
2 КВС-1-0148390 Кожух верхний
3 КВС-1-0148150 Кожух нижний
4 КВС-1-0141004-01 Уплотнение
5 КВС-1-0141412-02 Накладка
6 КВС-1-0141417 Кронштейн
7 КВС-1-0141427-01 Накладка
8 КВС-1-0148003 Втулка
9 КВС-1-0148004 Уплотнение
10 КВС-1-0148005 Уплотнение
11 КВС-1-0148008 Уплотнение
12 КВС-1-0148011 Накладка
13 КВС-1-0148011-01 Накладка
13а КВС-1-0148421 Подкладка
13б КВС-1-0148421-01 Подкладка
14 КВС-1-0148431 Накладка
15 КВС-1-0148432 Прокладка
16 КСН0100665 Шайба
17 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
18 БолтМ10-6ех30-7796 Болт М10-6ех30-7796
19 БолтМ6-6ех16-7798 Болт М6-6ех16-7798
20 ВинтВ2М6-6ех45-17475 Винт В2 М6-6ех45-17475
21 ГайкаМ6-6G-5915 Гайка М6-6G-5915
22 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
23 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
25 ШайбаС8.01-6958 Шайба С8.01-6958
