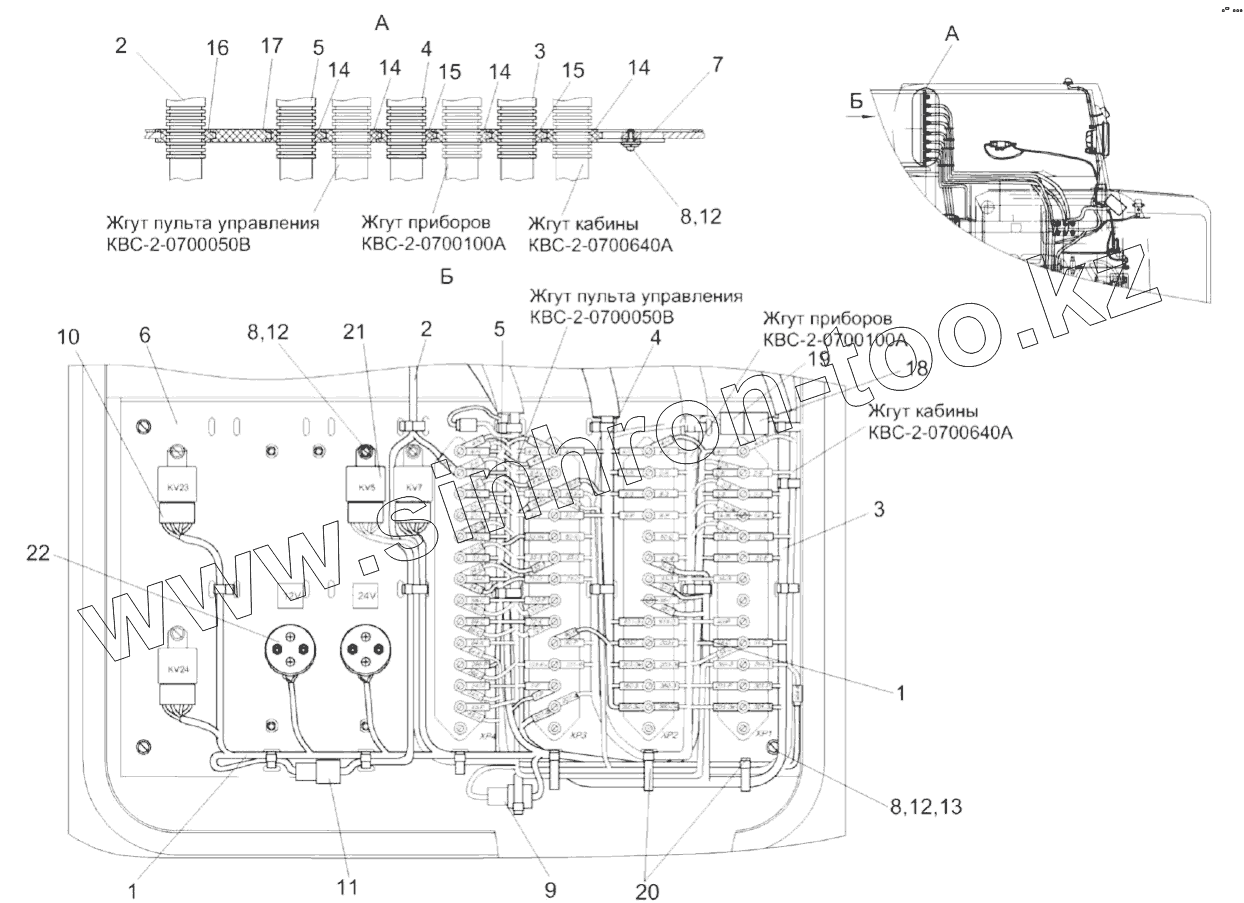

Каталог запасных частей к технике: Гомсельмаш FS80-2. Электрооборудование электрошкафа КВС-2-0702010Б-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
7
8
8
8
9
10
11
12
12
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 КВС-2-0700070Б Жгут шкафа распределительного
2 КВС-2-0700250Б Жгут питания комбайна
3 КВС-2-0700270В Жгут моторной установки
4 КВС-2-0700320Г Жгут датчиков
5 КВС-2-0700520 Жгут фонарей
6 КВС-2-0700890 Панель шкафа распределительного
7 КВС-2-0702415 Крышка
8 ВинтB.М5-6eх12-17473 Винт B.М5-6eх12-17473
9 602602 Колодка гнездовая
10 607605 Колодка гнездовая
11 502604 Колодка штыревая
12 Шайба5.65Г-6402 Шайба 5.65Г-6402
13 ШайбаC6.01-6958 Шайба C 6.01-6958
14 9806001 Ввод кабельный 9806001
15 9806002 Ввод кабельный
16 9806003 Ввод кабельный
17 9806005 Заглушка
18 0-0282090-1 Колодка гнездовая
19 0-0282108-1 Колодка штыревая
20 Лента Лента стяжная зубчатая
21 901.3747 Реле
22 АР-93УХЛ2 Розетка электрическая автомобильная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
