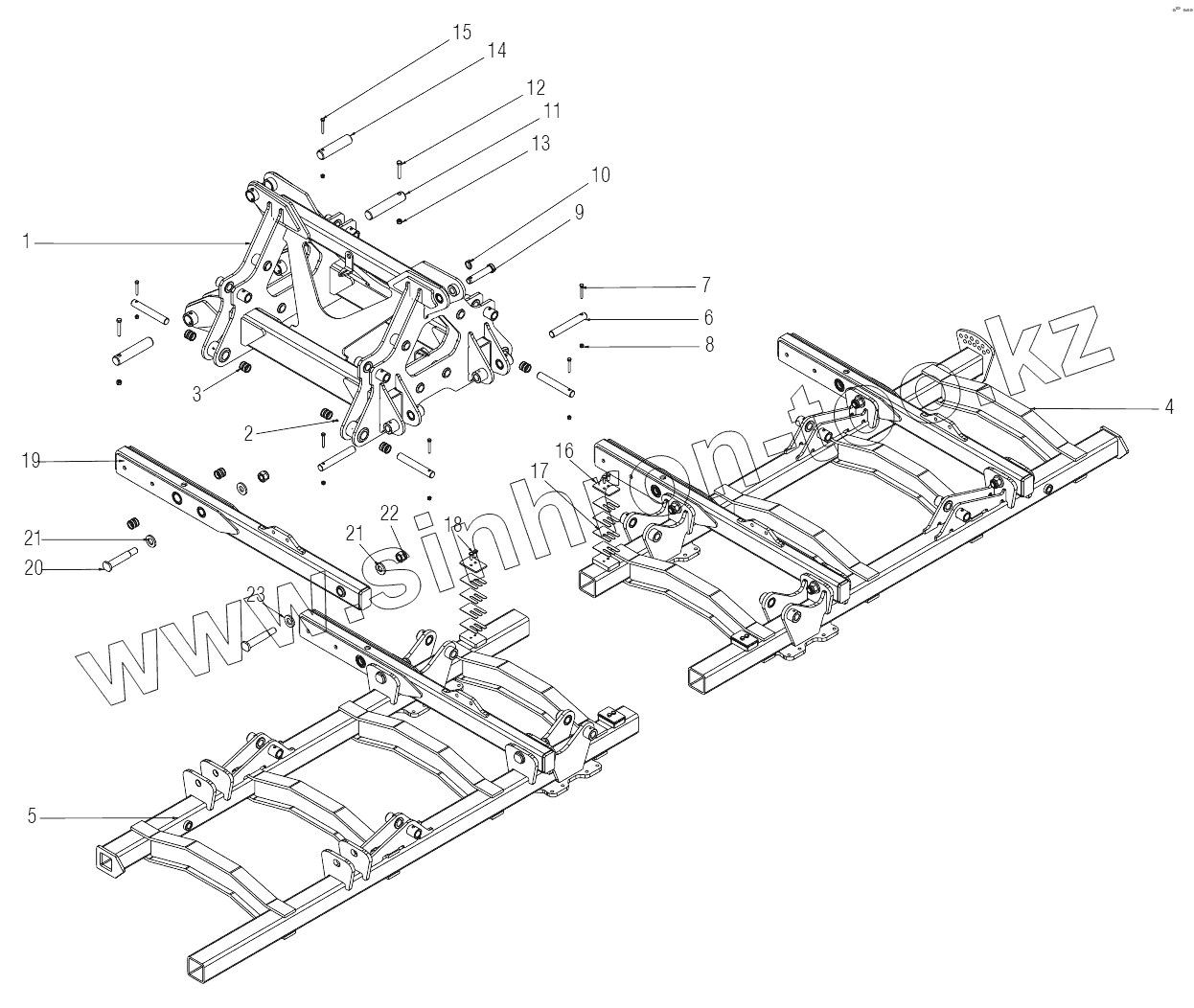

Каталог запасных частей к технике: Gaspardo UFO TZAR C. Main Frame + roller connections 600
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R18116123 | Central frame ufo | |
| 2 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN | |
| 3 | G15322860 | Bushing arm | |
| 4 | R18119610 | Left side frame ufo tz c | |
| 5 | R18119600 | Right side frame ufo tz c | |
| 6 | R17210300 | Bolt coupling arm | |
| 7 | F01020125 | Screw | |
| 8 | F01230048 | Nut | |
| 9 | F20100124 | Bolt | |
| 10 | F02200507 | SNAP PIN D9 B/83 ZN | |
| 11 | M76400125 | Pin | |
| 12 | F01020212 | Bolt | |
| 13 | F01230073 | Self locking nut | |
| 14 | R17213550 | Bolt | |
| 15 | F01020128 | Screw | |
| 16 | R18127740 | Upper plate end of stroke | |
| 17 | R18127730 | Regulation spacer stop | |
| 18 | F01010283 | Bolt | |
| 19 | R18116922 | Roller arm | |
| 20 | R18118443 | Pin | |
| 21 | R18118444 | Plane washer | |
| 22 | F01230157 | Nut | |
| 23 | R18118445 | Plane washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
