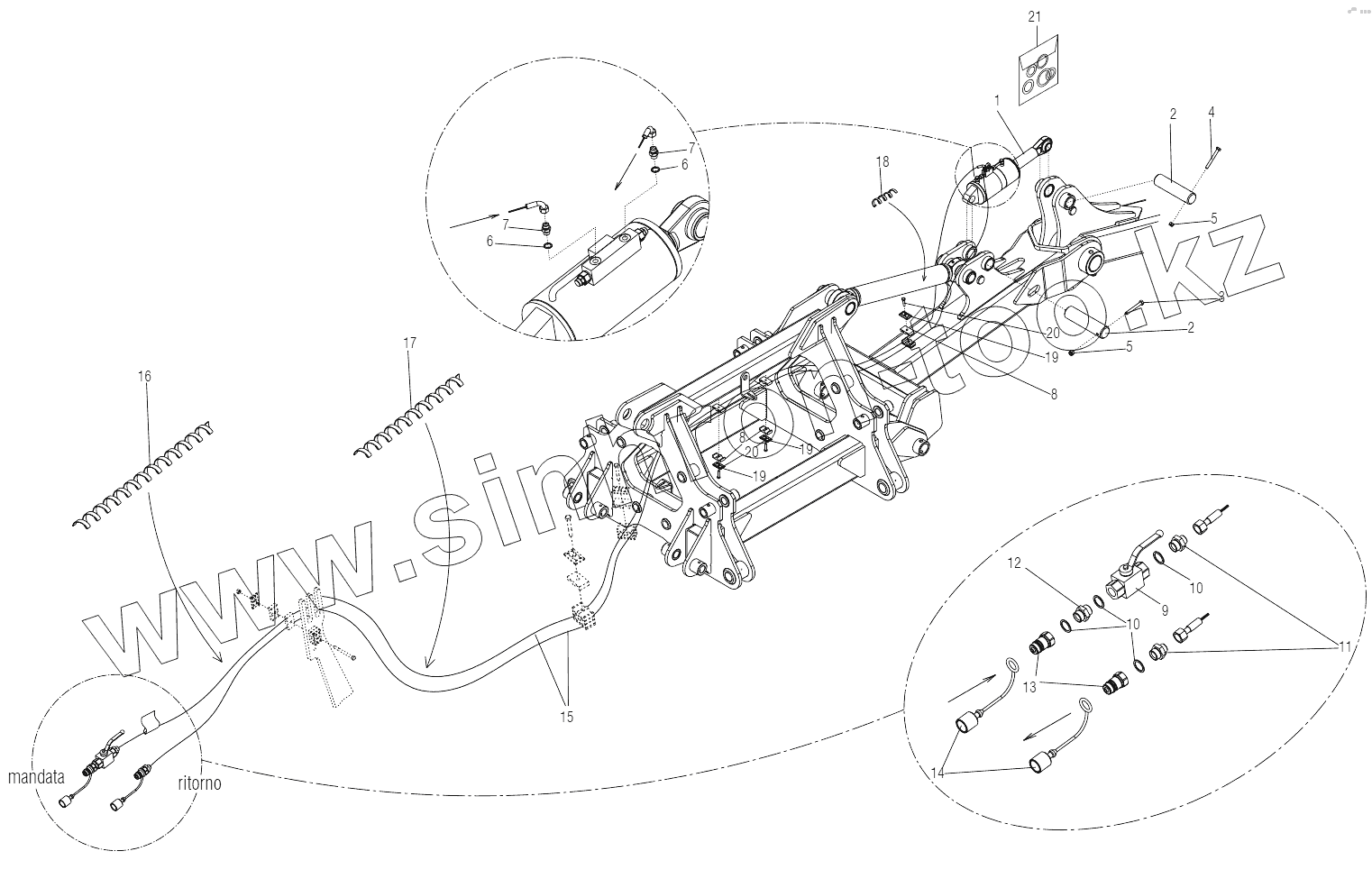

Каталог запасных частей к технике: Gaspardo UFO TZAR C. Hydraulic plant towing trolley 600
1
2
2
3
4
5
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R18119191 | Cylinder | |
| 2 | G16115650 | Bolt | |
| 3 | F01020128 | Screw | |
| 4 | F01020132 | Screw | |
| 5 | F01220033 | NUT M10X1,5 D980 8 ZN | |
| 6 | F01500012 | WASHER | |
| 7 | F03150310 | Nipple galv.cyl.male | |
| 8 | F02350014 | Fixing block | |
| 9 | F03150575 | Valve sfera | |
| 10 | F03151237 | COPPER WASHER 21X27X1,5 1/2 | |
| 11 | F03150222 | Nipple | |
| 12 | F03150255 | Niple | |
| 13 | F03150935 | QUICK CONNECT MALE CONE 1/2 | |
| 14 | F05150325 | COVER CONNECT F 1/2 RED | |
| 15 | F03050044 | Tube | |
| 16 | F05150484 | Spiral guard | |
| 17 | F05150484 | Spiral guard | |
| 18 | F05150484 | Spiral guard | |
| 19 | F03150993 | Plate | |
| 20 | F01020449 | BOLT M8X35 | |
| 21 | F03151664 | Seal kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
