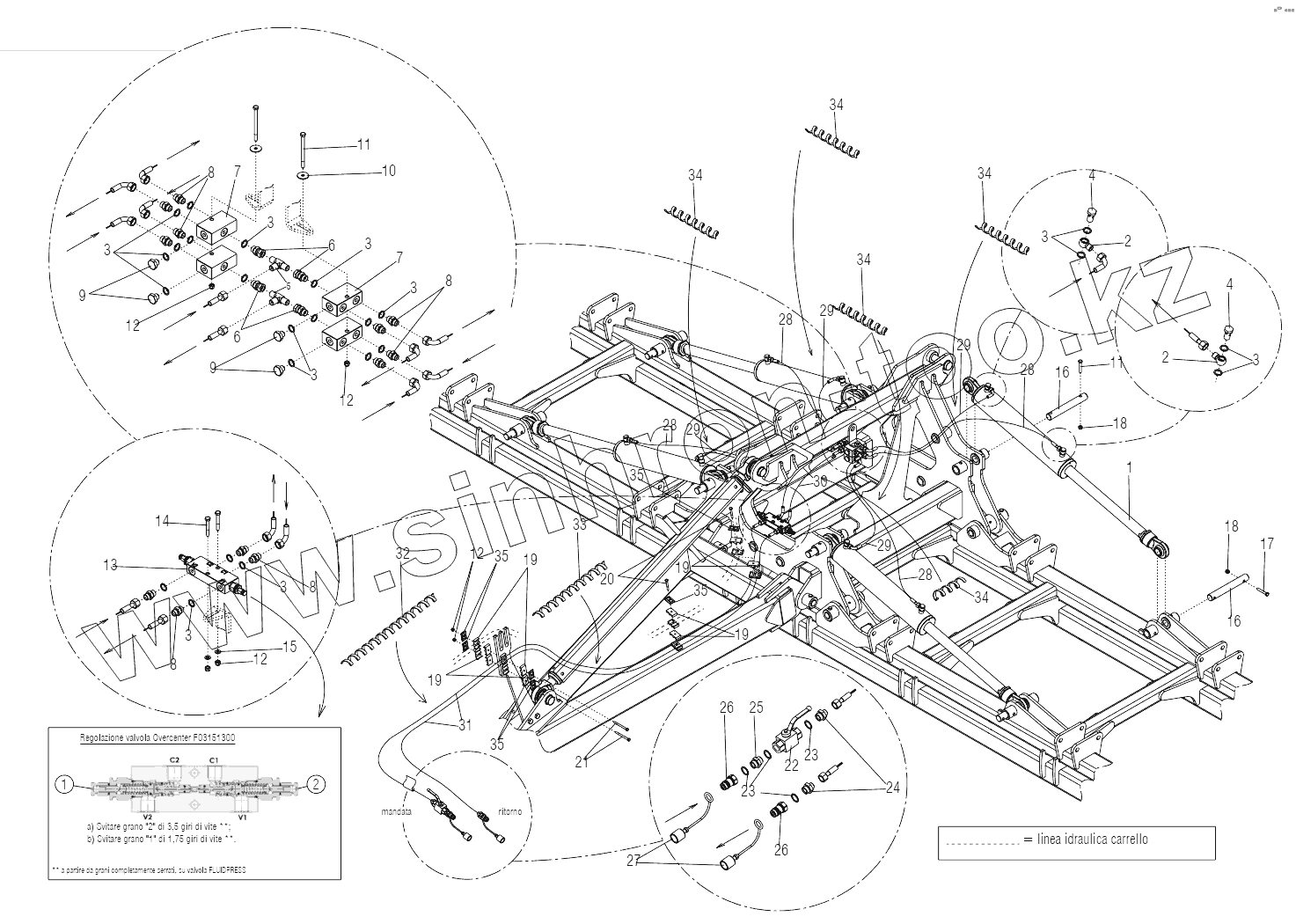

Каталог запасных частей к технике: Gaspardo UFO TZAR C. Hydraulic plant side frames 600
1
1
2
2
2
3
3
3
3
3
3
3
3
3
4
4
6
6
7
7
8
8
8
8
9
9
10
11
11
12
12
12
12
13
14
15
16
16
17
18
18
19
19
19
19
20
21
22
23
23
24
25
26
26
27
28
28
28
28
29
29
29
29
30
31
32
33
34
34
34
34
34
35
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R17210811 | Cylinder | |
| 2 | F03151269 | Eye filet. | |
| 3 | F03100023 | Washer | |
| 4 | F03151223 | Union bolt hollow | |
| 5 | F03151220 | Male t-union | |
| 6 | F03150067 | Nipple m-f revolving | |
| 7 | G16114510 | Union valve | |
| 8 | F03150321 | Nipple | |
| 9 | F03150666 | Cover maschio | |
| 10 | F01420049 | ROS.M8 8,4X32X2 U6593 ZN | |
| 11 | F01020092 | Bolt | |
| 12 | F01220022 | NUT M8X1,25 D980 8 ZN | |
| 13 | F03151300 | Valves fpo | |
| 14 | F01020075 | BOLT 8X55 5737 8.8 GALVANIZED | |
| 15 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 16 | R17210690 | Pin coupling | |
| 17 | F01020120 | Screw | |
| 18 | F01220033 | NUT M10X1,5 D980 8 ZN | |
| 19 | F02350014 | Fixing block | |
| 20 | F01020082 | Bolt | |
| 21 | F01020088 | SCREW M8X1,25X90 U5737 8.8 ZN | |
| 22 | F03150575 | Valve sfera | |
| 23 | F03151237 | COPPER WASHER 21X27X1,5 1/2 | |
| 24 | F03150222 | Nipple | |
| 25 | F03150255 | Niple | |
| 26 | F03150935 | QUICK CONNECT MALE CONE 1/2 | |
| 27 | F05150325 | COVER CONNECT F 1/2 RED | |
| 28 | F03050042 | Tube | |
| 29 | F03050043 | Tube | |
| 30 | F03050045 | Tube | |
| 31 | F03050046 | Tube | |
| 32 | F05150484 | Spiral guard | |
| 33 | F05150484 | Spiral guard | |
| 34 | F05150484 | Spiral guard | |
| 35 | F03150993 | Plate |
