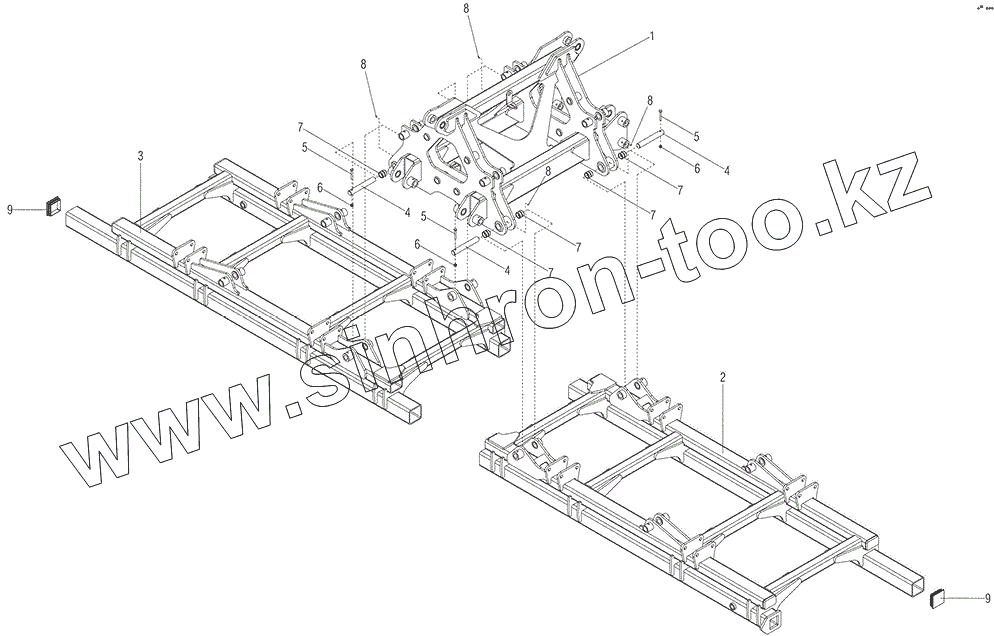

Каталог запасных частей к технике: Gaspardo UFO TZAR. MAIN FRAME
1
2
3
4
4
4
5
5
5
6
6
6
7
7
7
7
7
8
8
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R18116121 | CENTRAL FRAME | |
| 2 | R18116851 | LEFT SIDE FRAME | |
| 3 | R18116791 | RIGHT SIDE FRAME | |
| 4 | R17210300 | Bolt coupling arm | |
| 5 | F01020125 | Screw | |
| 6 | F01230048 | Nut | |
| 7 | G15322860 | Bushing arm | |
| 8 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN | |
| 9 | F05100163 | CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
