Каталог запасных частей к технике: Gaspardo SP DORADA. REINFORCED LINE MARKER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
27
27
28
28
29
29
29
30
31
31
31
31
32
33
33
33
33
34
34
34
35
35
35
36
36
36
37
38
39
40
40
41
41
42

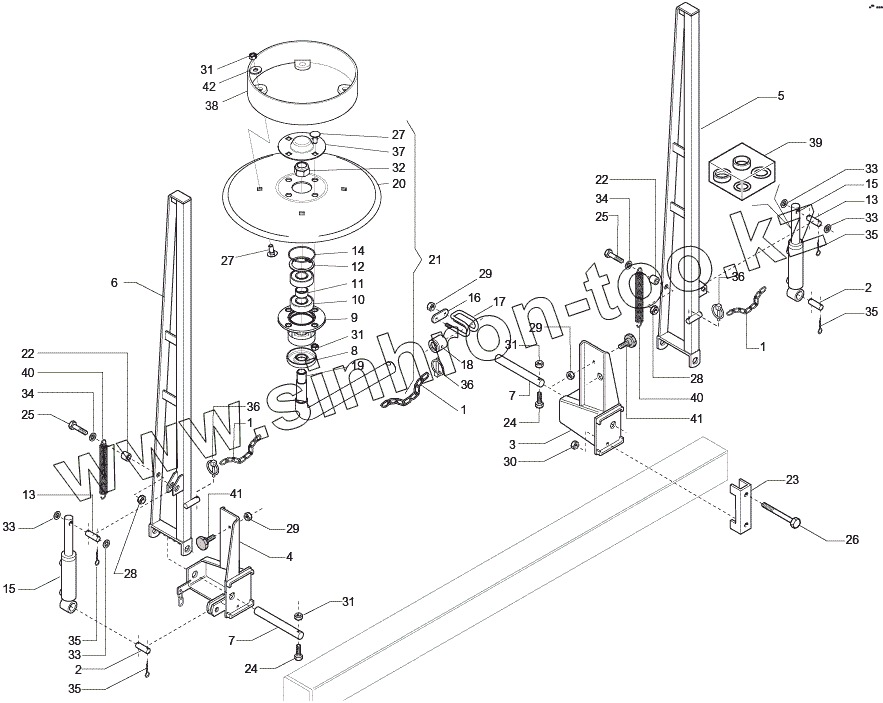

Позиция на иллюстрации Заводской номер детали Название детали
1 13812311 CHAIN WITH CARABINER
2 15322390 PLUG ROD
3 15411380 SUPPORT ARM RIGHT REINF.
4 15411390 SUPPORT ARM LH REINF.
5 15411470 RIGHT ARM FOLDED
6 15411480 LEFT ARM FOLDED
7 15411490 PIVOT ARM FOLDED
8 19203730 BACK
9 16610160 SUPPORT BEARING DISC ROW MARKER
10 51105408 BEARING 6204 2RS
11 18801270 BUSHING 21 X25 X12 ZN
12 52122038 RING ARR.47 UNI 7437-75
13 22270186 PLUG INF.CYLINDER ROW MARKER
14 53230048 O-RING SEAL 2200
15 15211050 CYLINDER DE 50 X25 X135
16 22280042 CLASH ATTACK DISC
17 22280045 ATTACK ON DISK
18 17111290 SLEEVE DISC
19 16610180 PIN REGGIDISCO ROW MARKER
20 16610170 DISC ROW MARKER 0 320
21 16610220 DISC ROW MARKER COMPL.
22 22500062 SPACER ATTACK SPRING
23 15110091 CLASH, THE U-SP.8 2F15 165
24 41602027 SCREW 8 X55 5737 8.G ZN
25 41602040 SCREW 10X50 5737 8.G ZN
26 41602124 SCREW 14X220 5737 8.G ZN
27 41182001 SCREW 8 X20 5732 4.6 ZN
28 43530007 NUT 10 5588 6.8 ZN
29 43530008 NUT 12 5588 6.8 ZN
30 43530009 NUT 14 5588 6.8 ZN
31 43530006 NUT 8 5588 6.8 ZN
32 43442010 NUT AUTO.NOR.18 ZN
33 44953006 WASHER D14 UNI 6592 ZN
34 44953505 ROND.FLAT 11X30X2,5 6593 ZN
35 45961083 PIN 5 X30 1336 ZN
36 45965007 PLUG, SNAP-ON D 9 B/83
37 16610190 LOCKING BEARING ZN
38 16610210 ASS. LIMITER DEPTH
39 53230029 KIT, SEAL.CYLINDER 13812061
40 65337004 SPRING TRAZ.SOLLEV. WAS
41 67004022 BUMPER-CYL.75X25 M12 781103
42 44953503 ROND.FLAT 9X 24X2 6593 ZN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
