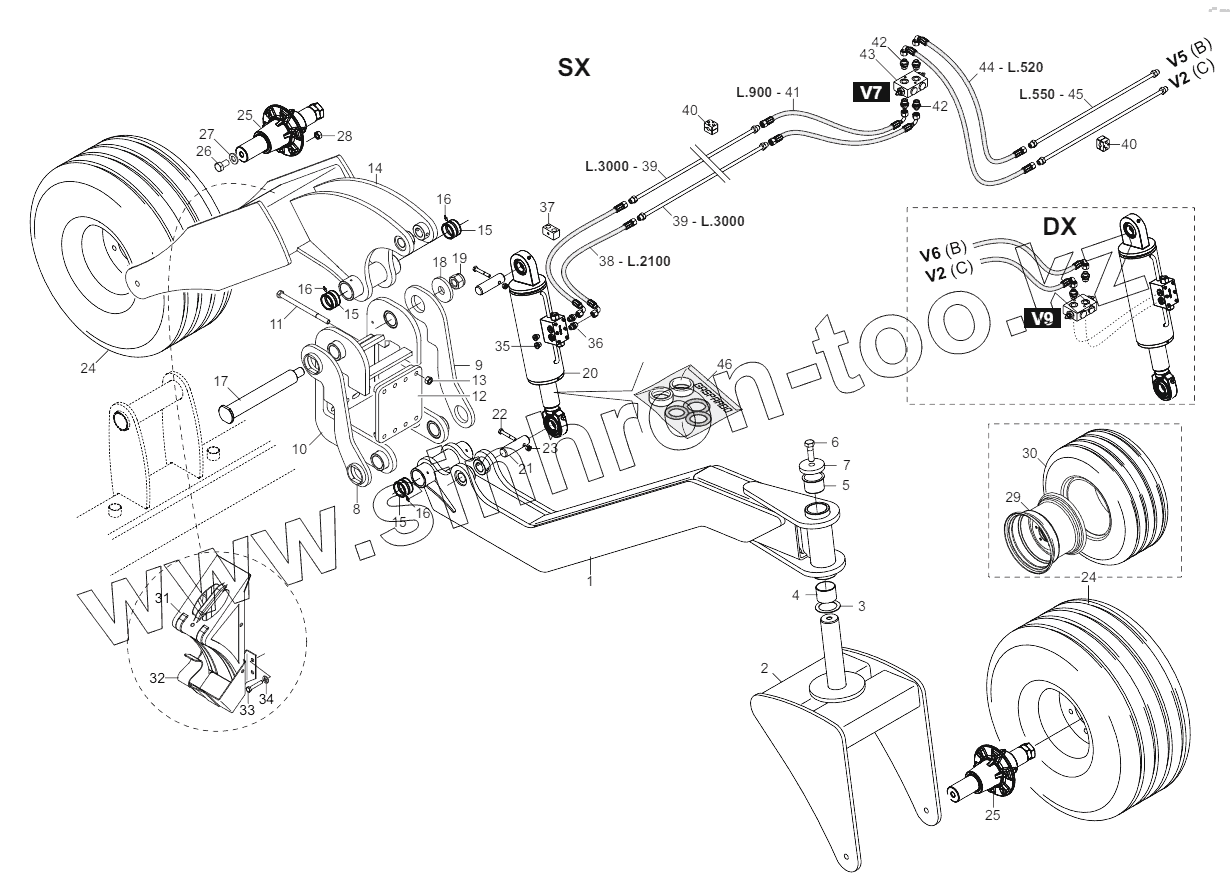

Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO. SIDE WHEELS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GA5911610 | Wheel shank | |
| 2 | GA5911680 | Rotating fork | |
| 3 | F04150061 | Washer | |
| 4 | F04150062 | Bearing | |
| 5 | F04150052 | Bearing flanged | |
| 6 | F01020329 | Bolt | |
| 7 | G18702020 | Washer | |
| 8 | GA5911970 | Wheel attack lock | |
| 9 | GA5911980 | Plate | |
| 10 | GA5911900 | Wheelattack | |
| 11 | F01020389 | Bolt | |
| 12 | G15919860 | Wheel rear bracket | |
| 13 | F01200324 | Nut | |
| 14 | GA5911580 | Front wheel support | |
| 15 | G15315980 | Bushing cement. | |
| 16 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN | |
| 17 | G16114900 | Coupling pin | |
| 18 | G14219500 | Flange | |
| 19 | F01230156 | Self lock. Nut | |
| 20 | GA5911990 | Cylinder | |
| 21 | G15317700 | Axle/axis | |
| 22 | F01020122 | BOLT 10X1,5X70 U5737 8.8 ZB | |
| 23 | F01230048 | Nut | |
| 24 | F06120291 | Wheel | |
| 25 | F06160018 | Straddle hub assy. | |
| 26 | G68220098 | Bolt | |
| 27 | G68220089 | Rondella | |
| 28 | G68220032 | Lug nut | |
| 29 | G68220037 | Wheel | |
| 30 | G68220036 | Tire | |
| 31 | F02250724 | Wedge wheel painted | |
| 32 | F02250725 | Support wedge | |
| 33 | F01020452 | Screw | |
| 34 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 35 | F03080053 | Plug | |
| 36 | F03080001 | Nipple | |
| 37 | F02350014 | Fixing block | |
| 38 | F03070017 | Pipe | |
| 39 | F03070039 | Pipe | |
| 40 | F02350076 | Fixing block | |
| 41 | F03070016 | Pipe | |
| 42 | F03080017 | Nipple | |
| 43 | F03151381 | Valve anti-shock | |
| 44 | F03070015 | Pipe | |
| 45 | F03070042 | Pipe | |
| 46 | F03100613 | Kit o-ring cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
