Каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO. AIR COMPRESSOR AND BATTERY
1
2
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22

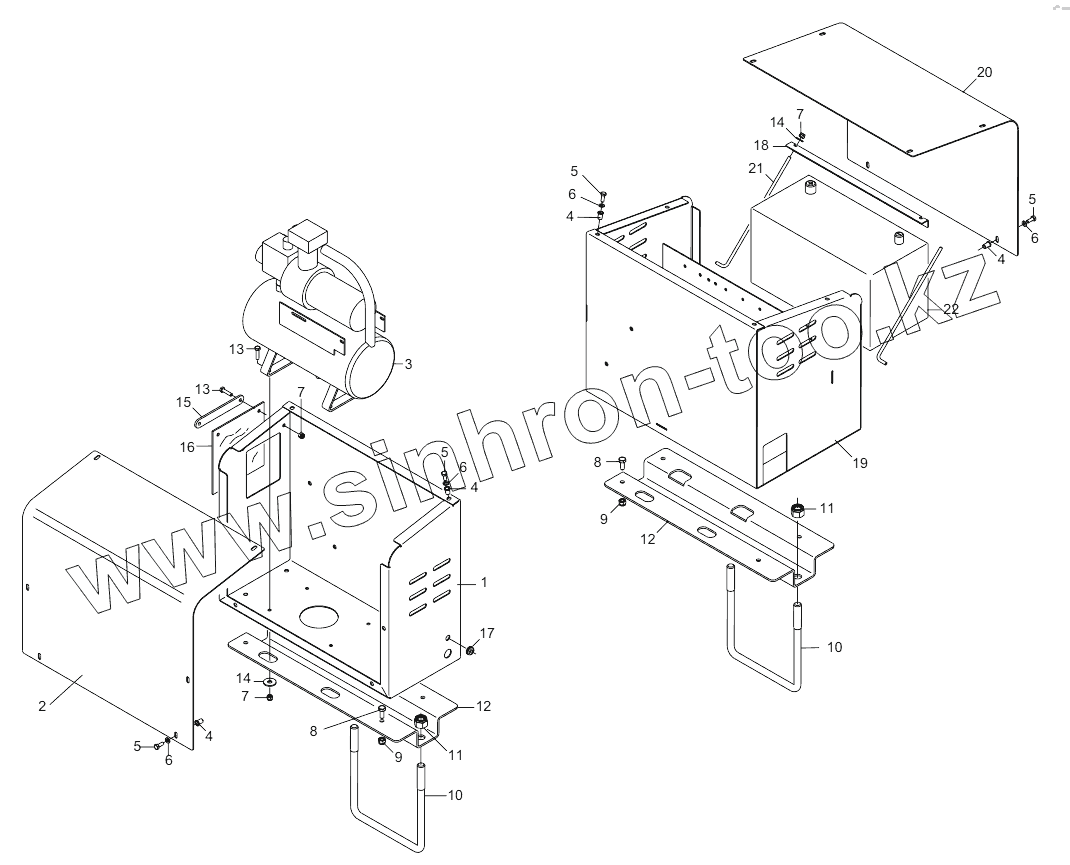

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G15915520 | Air compressor box | |
| 2 | GA5910050 | Coperchio scatola compressor | |
| 3 | F05010714 | Compressor | |
| 4 | F02250681 | Threaded zincked insert | |
| 5 | F01020403 | SCREW M6X1X16 U5739 8.8 ZN | |
| 6 | F01410037 | PLANE WASHER D.6 | |
| 7 | F01230022 | NORM.SELF-LOCKING NUT 6 GALVAN | |
| 8 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 9 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN | |
| 10 | F20110831 | U bolt | |
| 11 | F01230085 | Nut | |
| 12 | G15915560 | Support | |
| 13 | F01020406 | BOLT M6X25 | |
| 14 | F01420036 | FLAT WASHER 6-6X18X2 6593 ZN | |
| 15 | GA5910480 | Plate | |
| 16 | GA5911160 | Closing pvc | |
| 17 | F05010750 | Cable through hole | |
| 18 | G15915590 | Angular | |
| 19 | G15915510 | Battery box | |
| 20 | G15915580 | Battery box cover | |
| 21 | GA5910030 | Tie rod | |
| 22 | F05010675 | Battery |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
