Каталог запасных частей к технике: Gaspardo PINOCCHIO S. FRAME

Тип техники

Марка

Модель

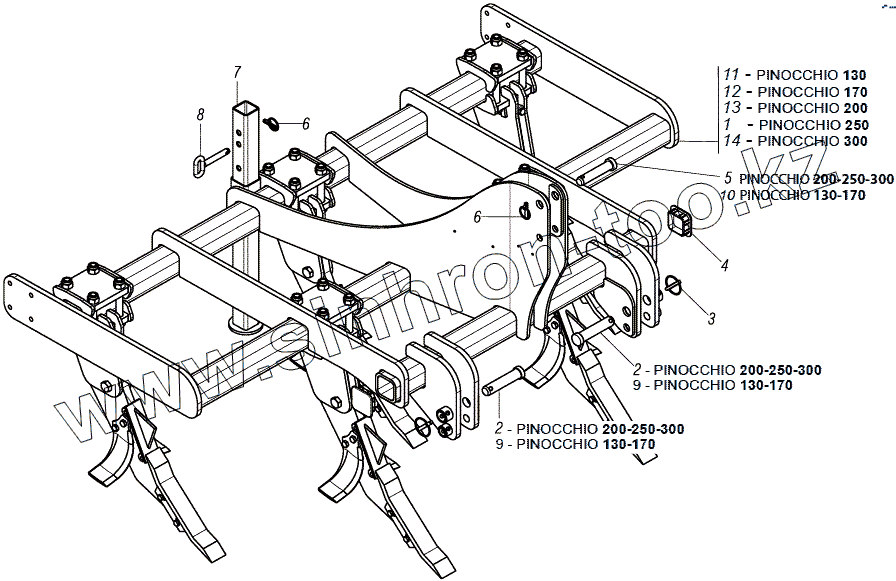

Схема

1

2

2

3

4

5

6

6

7

8

9

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	R17613000		FRAME 250 PINOCCHIO
2	R17612030		BOLT D36 L138 C43 ZN
3	F02200584		PIN D12 L70 ZN
4	R18515430		CLOSURE TAP PIPE 100X100X10
5	F20100101		Pin gaspardo
6	F02200507		SNAP PIN D9 B/83 ZN
7	R17810380		Prop
8	R17810440		Pin zn
9	R17612000		BOLT D25 L106 C43 ZN
10	F20100076		Bolt
11	R17613150		FRAME PINOCHIO 130
12	R17613130		FRAME PINOCHIO 170
13	R17613110		FRAME PINOCHIO 200
14	R17613090		FRAME PINOCHIO 300
