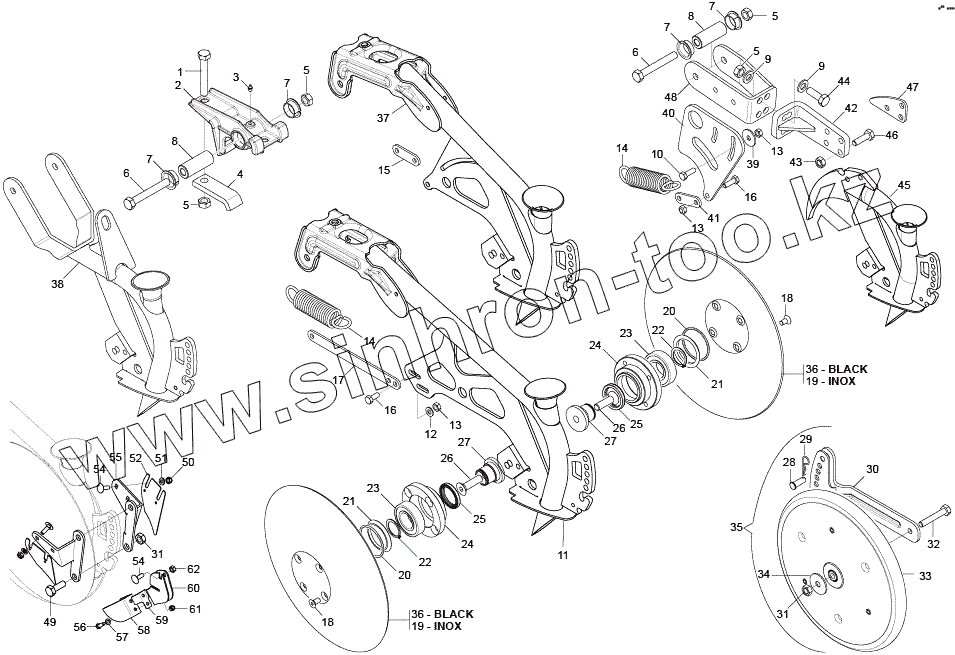

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F01020166 | Screw | |
| 2 | G16340801 | SUPPORTO SCARPETTA | |
| 3 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN | |
| 4 | G16340810 | FIXING STRIKER PLATE | |
| 5 | F01220048 | NUT M12X1,75 D980 8 ZN | |
| 6 | F01020168 | SCREW M12X1,75X90 U5737 8.8 ZN | |
| 7 | F04150034 | BEARING FLANGED 25X28X16 | |
| 8 | G18802740 | BUSHING 25X12X63,5 | |
| 9 | F01410076 | WASHER D12 U6592 ZN | |
| 10 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN | |
| 11 | G16246382 | ASS.TUBO DISCO COREX DRITTO | |
| 12 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 13 | F01220022 | NUT M8X1,25 D980 8 ZN | |
| 14 | G18904350 | DRILL COULTER TENS. SPRING | |
| 15 | G16042500 | TIE-ROD L.103 | |
| 16 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 17 | G16042510 | TIE-ROD L.263 | |
| 18 | F01030054 | BOLT 8X16 UNI5933 10.9 GALVANI | |
| 19 | G16243951 | DISCO COREX INOX SP.2,5 | |
| 20 | F03011144 | O-RING GASKET 3 X 56 | |
| 21 | G16244181 | RING | |
| 22 | F02050112 | SEEGER RING 30X1,5 U7435 C70 | |
| 23 | F04010174 | BEARING D30 D62 B16 6206 2RS | |
| 24 | G16244171 | MOZZO COREX ZAMA ZN | |
| 25 | F03010074 | RING T.A. 32X 47X 7 D3760NBR | |
| 26 | F01030112 | SCREW M12X1,75X45 U5933 10.9GA | |
| 27 | G16244050 | AXLE COREX ZN | |
| 28 | F02100336 | PIN D.10 UNI 1676/DIN 71752 | |
| 29 | F02200342 | Spring split pin | |
| 30 | G16244101 | BRACCIO RUOTA LIMIT.PROF. | |
| 31 | F01220033 | NUT M10X1,5 D980 8 ZN | |
| 32 | F01020120 | Screw | |
| 33 | G16244070 | LIMITER DEPTH COUPLYNG | |
| 34 | F01420061 | WASHER 11X40X2.5 6593 ZN | |
| 35 | G16244121 | RUOTA LIMIT.PROF. 1"X12 | |
| 36 | G16043090 | DISC COREX FE-B SP.2,5 | |
| 37 | G16248432 | ASS.TUBO CORTO DISCO COREX | |
| 38 | G16246222 | ASS.TUBO DISCO COREX ESTERNO | |
| 39 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN | |
| 40 | G16248410 | FINE CORSA ELEMENTO INTERMEDIO | |
| 41 | G16340860 | PLATE SPRING TIGHTENER | |
| 42 | G16248380 | PIASTRA ASOLATA | |
| 43 | F01220033 | NUT M10X1,5 D980 8 ZN | |
| 44 | F01020512 | SCREW M12X1,75X35 5739 8.8 ZN | |
| 45 | G16246313 | ASS.TUBO DISCO COREX INTERMED. | |
| 46 | F01020484 | Bolt | |
| 47 | G16248480 | DISTANZIALE | |
| 48 | G16248390 | SUPPORTO ELEMENTO | |
| 49 | F01020476 | SCREW M10X1,5X30 5739 8.8 ZN | |
| 50 | F01230022 | NORM.SELF-LOCKING NUT 6 GALVAN | |
| 51 | F01410037 | PLANE WASHER D.6 | |
| 52 | G16248050 | RASCHIATERRA | |
| 53 | G16248060 | SUPPORTO RASCHIATERRA SX | |
| 54 | F01060013 | Bolt | |
| 55 | G16248070 | SUPPORTO RASCHIATERRA DX | |
| 56 | F01020378 | Screw | |
| 57 | F01410023 | WASHER D5 UNI 6592 ZN | |
| 58 | G16248860 | RASCHIATERRA | |
| 59 | G16248890 | DEFLETTORE RASCHIATERRA INT. | |
| 60 | G16248870 | SUPPORTO RASCHIATERRA INT. | |
| 61 | F01230019 | NORM.SELF-LOCKING NUT 5 GALVAN | |
| 62 | F01220011 | NUT M6X1 D980 8 ZN |
