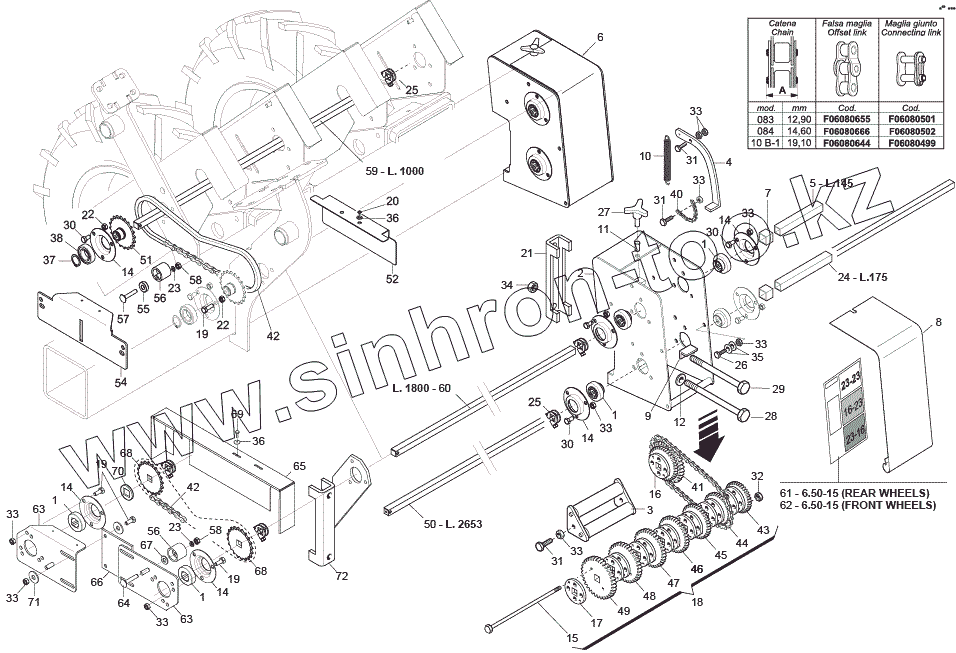

Каталог запасных частей к технике: Gaspardo METRO MT-SP. TRANSMISSION GEAR
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
14
14
14
14
14
15
16
17
18
19
19
19
20
21
22
22
23
23
24
25
25
26
27
28
29
30
30
30
31
31
31
32
33
33
33
33
33
33
33
33
33
34
35
36
36
37
38
40
41
42
42
43
44
45
46
47
48
49
50
51
52
54
55
56
56
57
58
58
59
60
61
62
63
63
64
65
66
67
68
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G14830390 | SQUARE-HOLED BEARING | |
| 2 | G16630840 | ASS.SCATOLA CAMBIO Q.150 | |
| 3 | G15430321 | CHAIN STRETCHER ROLLER | |
| 4 | G15430331 | GEAR LEVER | |
| 5 | G15430340 | GEAR SPINDLE L.155 | |
| 6 | G16630010 | GEARBOX150 | |
| 7 | G15430501 | GEARBOXINNER SPACER | |
| 8 | G15430711 | GEAR COVER | |
| 9 | G15431020 | GEAR SCREW STOP | |
| 10 | G18902970 | GALVAN. GEAR TRACT. SPRING SP | |
| 11 | F02250683 | CYLINDRICAL NUT 8 TC 40 | |
| 12 | G20970142 | WASHER 32X4X15-5 | |
| 13 | G22220085 | ARTICULATION | |
| 14 | G22230094 | BEARING SUPPORT | |
| 15 | G19203260 | BOLT M5X115 ZN | |
| 16 | G22270152 | WHEEL- GEARBOXGEARS SP | |
| 17 | G22270162 | AXLE GEAR REINFORCEMENT 20 SP | |
| 18 | G22270163 | 20 CM SPINDLE GEARBOXSP | |
| 19 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 20 | F01070078 | Selfthreading bolt | |
| 21 | G15110091 | STRIKER | |
| 22 | F01220022 | NUT M8X1,25 D980 8 ZN | |
| 23 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN | |
| 24 | G22500171 | Sleeve | |
| 25 | G14830360 | MONT.FERMO DI LAMIERA | |
| 26 | F01060040 | SCREW M8X1,25X20 U5732 4.6 ZN | |
| 27 | F06220018 | 3-LOBE HANDWHEEL D.65-M8X15 | |
| 28 | F01020225 | SCREW M14X160 5737 8.G | |
| 29 | F01020232 | BOLT 14X200 5737 8.G GALVANIZ. | |
| 30 | F01020432 | BOLT M8X16 | |
| 31 | F01020449 | BOLT M8X35 | |
| 32 | F01200220 | NUT 5 UNI 5588 6.8 GALVANIZED | |
| 33 | F01200244 | NUT M8X1,25 U5588 6.8 ZN | |
| 34 | F01200306 | NUT M14X2 | |
| 35 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 36 | F01420011 | FLAT WASHER 4-3X16X1-5 6593 G | |
| 37 | F02050101 | SEEGER RING E. 25X1,2 7435 C70 | |
| 38 | F04010135 | Bearing | |
| 39 | F02100087 | PIN EL. 5X30 DIN 1481 | |
| 40 | F06080008 | CHAIN SECTION 1/2-3/16 16 MES | |
| 41 | F06080230 | CUT-DOWN CHAIN .ISO 10B-1 46-L | |
| 42 | F06080038 | CHAIN 1/2 ISO 083 74 LINKS | |
| 43 | G66248162 | GEAR Z-17 SP | |
| 44 | G66248163 | GEAR Z-18 SP | |
| 45 | G66248164 | GEAR Z-19 SP | |
| 46 | G66248165 | GEAR Z-20 SP | |
| 47 | G22270159 | INGR. Z-21 ASSE DA 20 SP | |
| 48 | G66248167 | GEAR Z-22 SP | |
| 49 | G66248168 | GEAR Z-23 SP | |
| 50 | G14230710 | Transmission axle | |
| 51 | G15231961 | Pignone | |
| 52 | G15275370 | Carter | |
| 53 | F01200293 | NUT M12X1,75 U5588 6.8 ZN | |
| 54 | G15275380 | Transmission support | |
| 55 | G18801680 | Bushing | |
| 56 | G66248207 | CHAIN TENSIONER | |
| 57 | F01060050 | Bolt | |
| 58 | F01060047 | BOLT 8X45 5732 4.6 GALVANIZED | |
| 59 | G22230138 | GEAR SPINDLE 4-ROW 80- 6-ROW.4 | |
| 60 | G20870028 | AXLE- GEARBOXSIDE- 6-ROW L.18 | |
| 61 | G19701412 | Gearbox wheel | |
| 62 | G19703161 | GEARBOX WHEEL 6,50-15 STICKER | |
| 63 | G15470851 | SPREADER TRANSM. SIDE SUPPORT | |
| 64 | F01060047 | BOLT 8X45 5732 4.6 GALVANIZED | |
| 65 | G15473080 | INTERMEDIATE CASE | |
| 66 | G15272470 | TRANSMISSION EXTENSION PLATE | |
| 67 | F01420060 | WASHER 10,5X30 | |
| 68 | G20910039 | INGRANAGGIO SUP.Z-20 FERRO | |
| 69 | F01070074 | BOLT 4-2X25 DIN 7981 | |
| 70 | G18701650 | WASHER 16,5X30X2,5 ZN | |
| 71 | G66248218 | MAN. SPR. SPACER WASHER | |
| 72 | G15470381 | TRANSM. SUPPORT FOR PIPE 150 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
