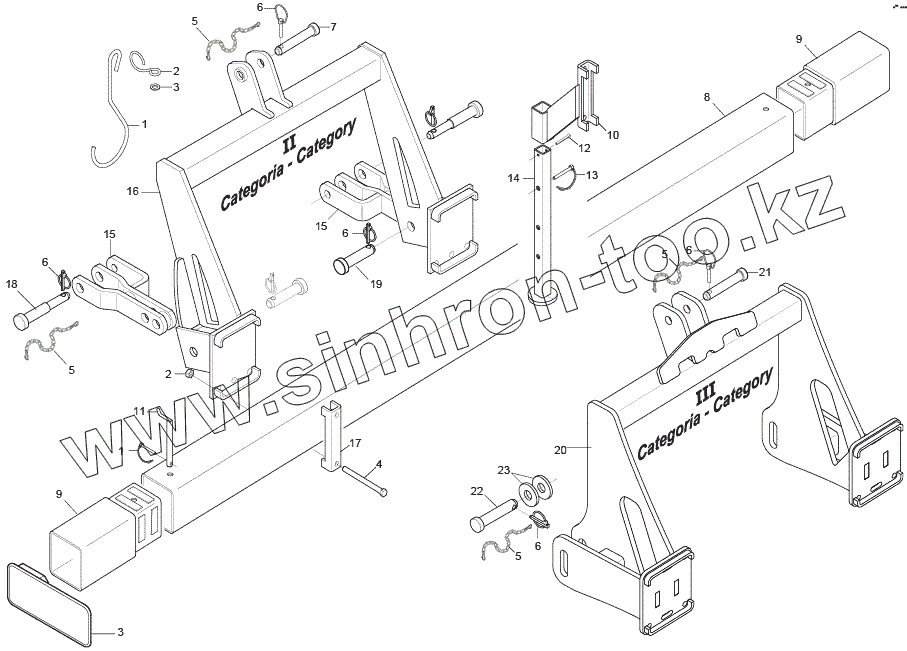

Каталог запасных частей к технике: Gaspardo METRO MT-SP. FRAME AND 3-POINT Hitch
1
1
2
2
3
3
4
5
5
5
5
6
6
6
6
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F02100312 | SAFETY PIN D.8X45 ZN | |
| 2 | F01200306 | NUT M14X2 | |
| 3 | G19003000 | CAP FOR FRAME 150 | |
| 4 | F01020233 | SCREW M14X2X200 U5737 8.8 ZB | |
| 5 | G13812311 | CHAIN WITH SPRING CATCH | |
| 6 | F02200507 | SNAP PIN D9 B/83 ZN | |
| 7 | F20100062 | BOLT D25 L128 ZN | |
| 8 | G15212940 | Tube | |
| 9 | G15212930 | Frame assembly | |
| 10 | G15112711 | PROP SUPPORT | |
| 11 | G15212160 | Wheel assembly ass | |
| 12 | F02200246 | PIN 6X45 U1336 ZN | |
| 13 | F02200584 | PIN D12 L70 ZN | |
| 14 | G15112691 | PROP ST250 | |
| 15 | G15113070 | Fork | |
| 16 | G15211770 | Third point reinforcement | |
| 17 | G19204030 | SCONTRO FISS.150 2F D15 | |
| 18 | G15113090 | Pin | |
| 19 | F20100078 | Pin | |
| 20 | G15213060 | Ass.terzo point third cat. | |
| 21 | F20100101 | Pin gaspardo | |
| 22 | F20100112 | Gaspardo pin | |
| 23 | G18701810 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
