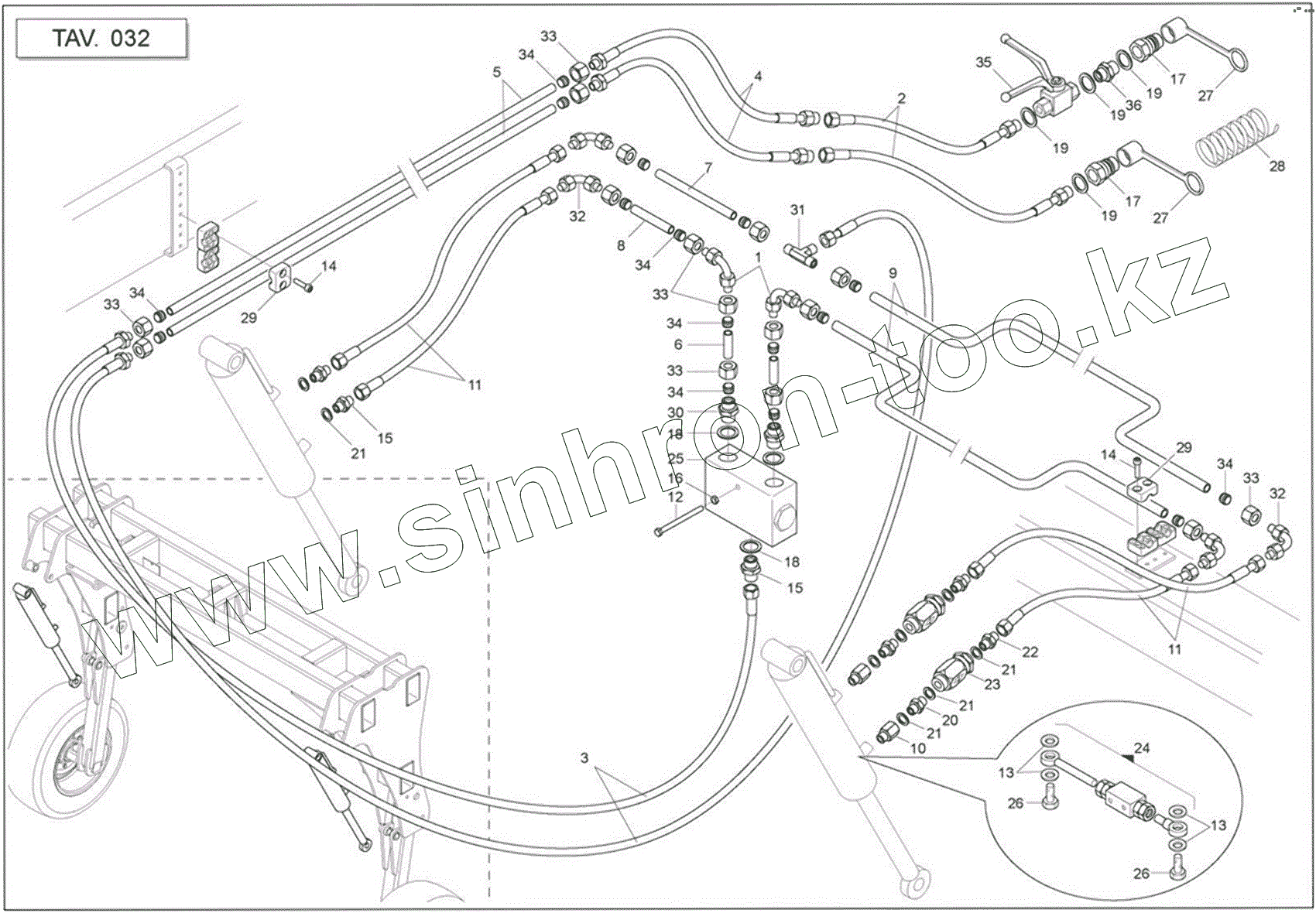

Каталог запасных частей к технике: Gaspardo MAESTRA (MT). TROLLEY HYDRAULIC SYSTEM
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
17
17
18
18
19
19
19
19
20
21
21
21
21
22
23
24
25
26
26
27
27
28
29
29
30
31
32
32
33
33
33
33
33
34
34
34
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F03151016 | Intermediate junction | |
| 2 | G15311551 | Pipe | |
| 3 | G15910830 | Pipe | |
| 4 | G15911090 | Pipe | |
| 5 | G15911100 | Tube iron | |
| 6 | G15911110 | Tube iron | |
| 7 | G15911120 | Tube iron | |
| 8 | G15911230 | Tube iron | |
| 9 | G15911540 | Pipe-bent | |
| 10 | F03150409 | Nipple | |
| 11 | G16114440 | Tube | |
| 12 | F01020077 | SCREW M8X1,25X60 U5737 8.8 ZN | |
| 13 | F03151240 | Copper washer | |
| 14 | F01040064 | BOLT 6X25 5931 8.G GALVANIZ. | |
| 15 | F03150321 | Nipple | |
| 16 | F01220022 | NUT M8X1,25 D980 8 ZN | |
| 17 | F03150935 | QUICK CONNECT MALE CONE 1/2 | |
| 18 | F03151240 | Copper washer | |
| 19 | F03151237 | COPPER WASHER 21X27X1,5 1/2 | |
| 20 | G16011700 | Upright | |
| 21 | F01500012 | WASHER | |
| 22 | F03150310 | Nipple galv.cyl.male | |
| 23 | F03151226 | 1/4' GAS VALVE VRF | |
| 24 | F03150589 | Pil. Block valve vbpde38ec | |
| 25 | F03151146 | Reunited flow divider | |
| 26 | F03151223 | Union bolt hollow | |
| 27 | F05150325 | COVER CONNECT F 1/2 RED | |
| 28 | F05150485 | Spiral guard | |
| 29 | F03151136 | Collar | |
| 30 | F03151150 | Chain joint | |
| 31 | F03151152 | Joint tee | |
| 32 | F03151015 | Combined | |
| 33 | F03151141 | Nut tn | |
| 34 | F03151131 | Ring | |
| 35 | F03150575 | Valve sfera | |
| 36 | F03150255 | Niple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
