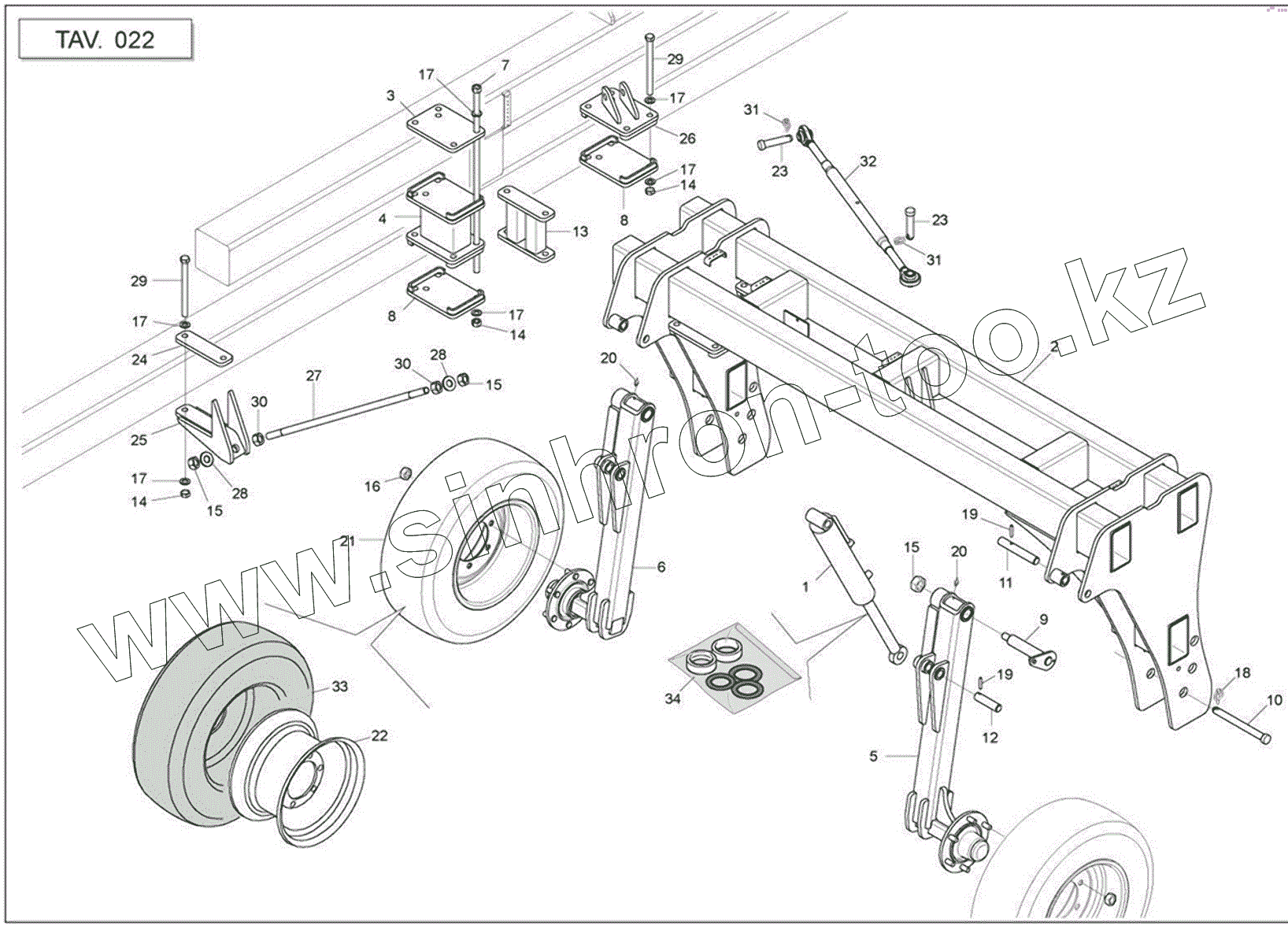

Каталог запасных частей к технике: Gaspardo MAESTRA (MT). REAR TROLLEY
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
14
15
15
15
16
17
17
17
17
17
17
18
19
19
20
20
21
22
23
23
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G14215302 | Cylinder | |
| 2 | G15910071 | Frame cross beam | |
| 3 | G15910130 | Striker plate | |
| 4 | G15910190 | Frame spacer | |
| 5 | G15910211 | Wheel arm-right | |
| 6 | G15910271 | Wheel arm-left | |
| 7 | G15910450 | Frame cross beam bar fixing | |
| 8 | G15910580 | Striker plate | |
| 9 | G15910600 | Rotation pin arm | |
| 10 | F20100113 | Pin | |
| 11 | G15910660 | Bottom cylinder pin | |
| 12 | G15910670 | Top cylinder pin | |
| 13 | G15911440 | Frame spacer | |
| 14 | F01230131 | NUT M20X2,5 D982 6 ZN | |
| 15 | F01230143 | NUT M24X2 D982 8 ZN | |
| 16 | F01250052 | COLUMN NUT M18X1,5 ZN | |
| 17 | F01410124 | Plane washer | |
| 18 | F02200507 | SNAP PIN D9 B/83 ZN | |
| 19 | F02100144 | Elastic pin | |
| 20 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN | |
| 21 | F06120084 | Wheel compl. | |
| 22 | F06120052 | Rim | |
| 23 | F20100063 | Pin gaspardo | |
| 24 | G15910860 | Striker plate | |
| 25 | G15911131 | Tie-rod plate | |
| 26 | G15911160 | Tie-rod plate | |
| 27 | G15911201 | Tie-rod bar | |
| 28 | G20970077 | Washer | |
| 29 | F01020328 | Bolt | |
| 30 | F01200378 | Nut | |
| 31 | F02200507 | SNAP PIN D9 B/83 ZN | |
| 32 | F02450016 | Cylinder | |
| 33 | F06120210 | Covering | |
| 34 | F03100178 | Kit o-ring cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
