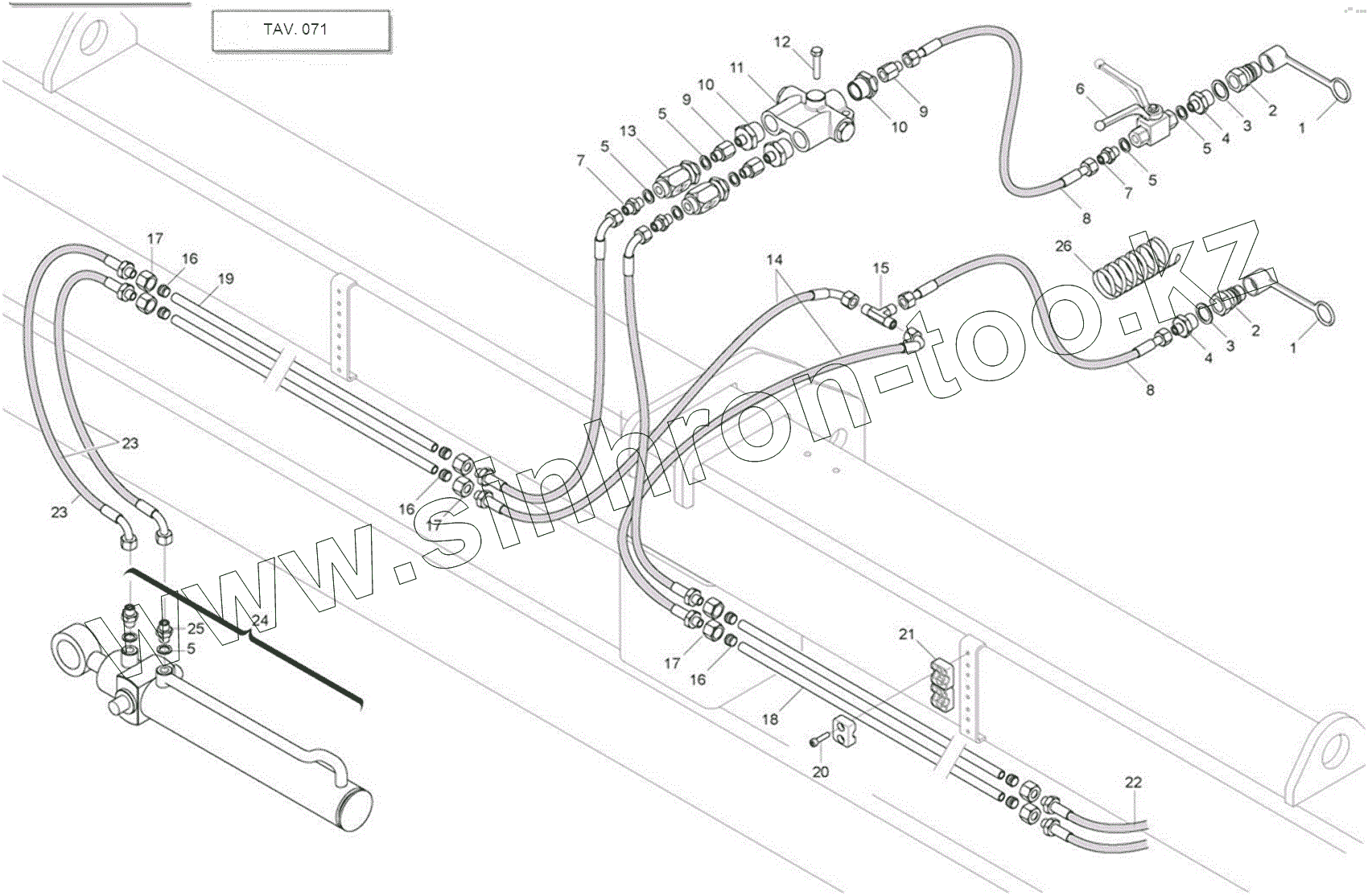

Каталог запасных частей к технике: Gaspardo MAESTRA (MT). HYDRAULIC SIGN MARKING SYSTEM

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

5

5

6

6

7

7

8

8

9

9

10

10

11

12

13

14

15

16

16

16

17

17

17

18

19

20

21

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	F05150325		COVER CONNECT F 1/2 RED
2	F03150935		QUICK CONNECT MALE CONE 1/2
3	F03151237		COPPER WASHER 21X27X1,5 1/2
4	F03150211		NIPLE MM1/4-1/2 ZN
5	F01500012		WASHER
6	F03151245		Cock
7	F03150266		NIPPLE GALV.CYL.MALE 1/4 ZN
8	G13611771		Pipe
9	F03151194		SHORT EXTENSION 036 1/4
10	F03150122		NIPPLE- 3/4 JIC OR - 1/4
11	F03150577		ROW MARKER VALVE ATI C128513
12	F01020068		SCREW M8X1,25X40 U5737 8.8 ZN
13	F03151226		1/4' GAS VALVE VRF
14	G16114410		Tube
15	F03151219		MALE T-UNION 1/4 ZN
16	F03151131		Ring
17	F03151141		Nut tn
18	G15911070		Tube iron
19	G15910810		Tube iron
20	F01040064		BOLT 6X25 5931 8.G GALVANIZ.
21	F03151136		Collar
22	G16114430		Pipe
23	G15911080		Pipe
24	G15911240		Cylinder de
25	G16011690		UPRIGHT 1/4'' NIPPLE WITH GRUB
26	F05150485		Spiral guard

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
