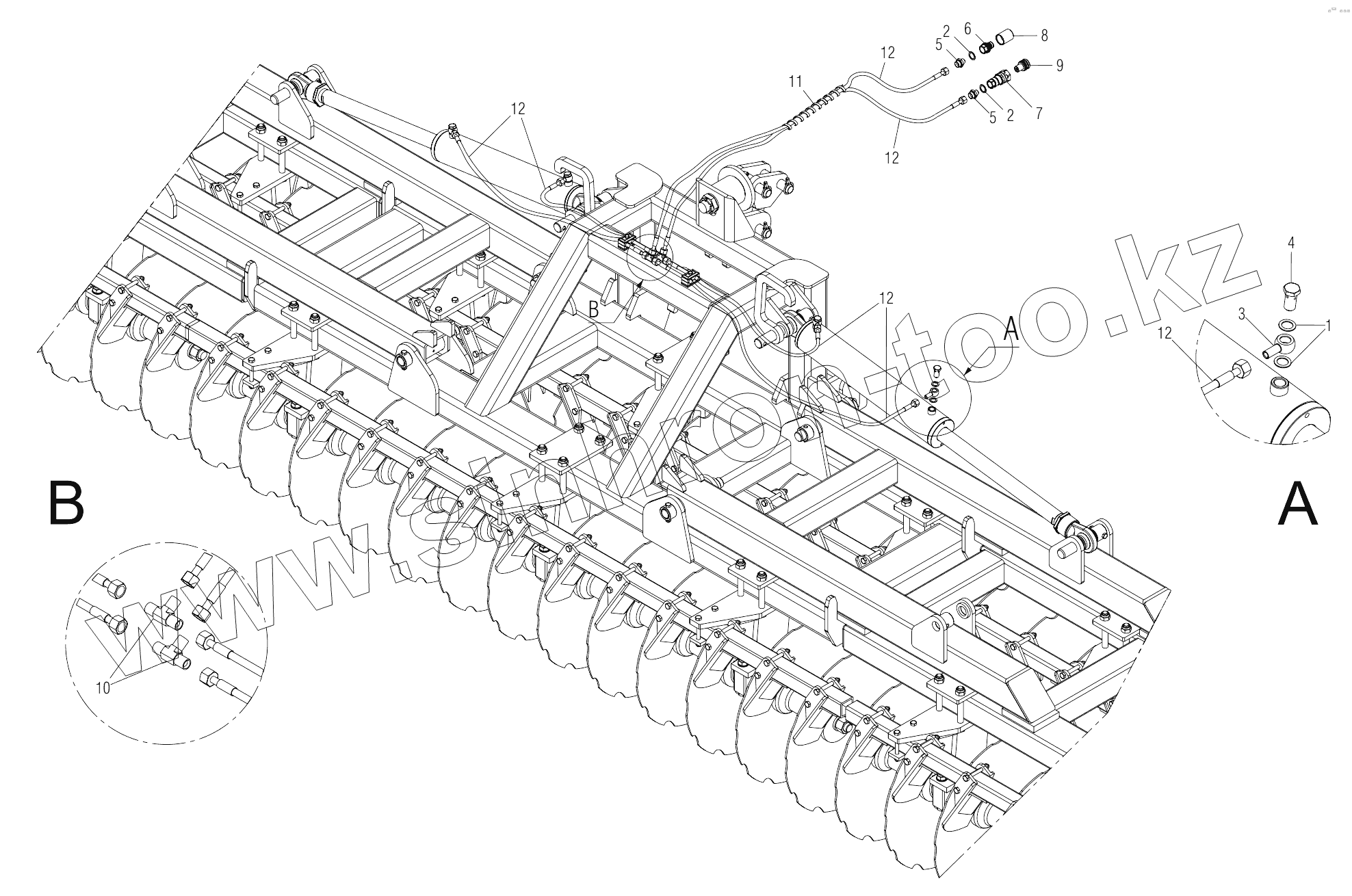

Каталог запасных частей к технике: Gaspardo DIABLO. HYDRAULIC PLANT DISCS
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F03100023 | Washer | |
| 2 | F03151237 | COPPER WASHER 21X27X1,5 1/2 | |
| 3 | F03151278 | Union eye | |
| 4 | F03151223 | Union bolt hollow | |
| 5 | F03150222 | Nipple | |
| 6 | F03150935 | QUICK CONNECT MALE CONE 1/2 | |
| 7 | F03151298 | Quick connect | |
| 8 | F05050024 | Closure tap | |
| 9 | F05050023 | Closure tap | |
| 10 | F03151220 | Male t-union | |
| 11 | F05150484 | Spiral guard | |
| 12 | R17212120 | Pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
