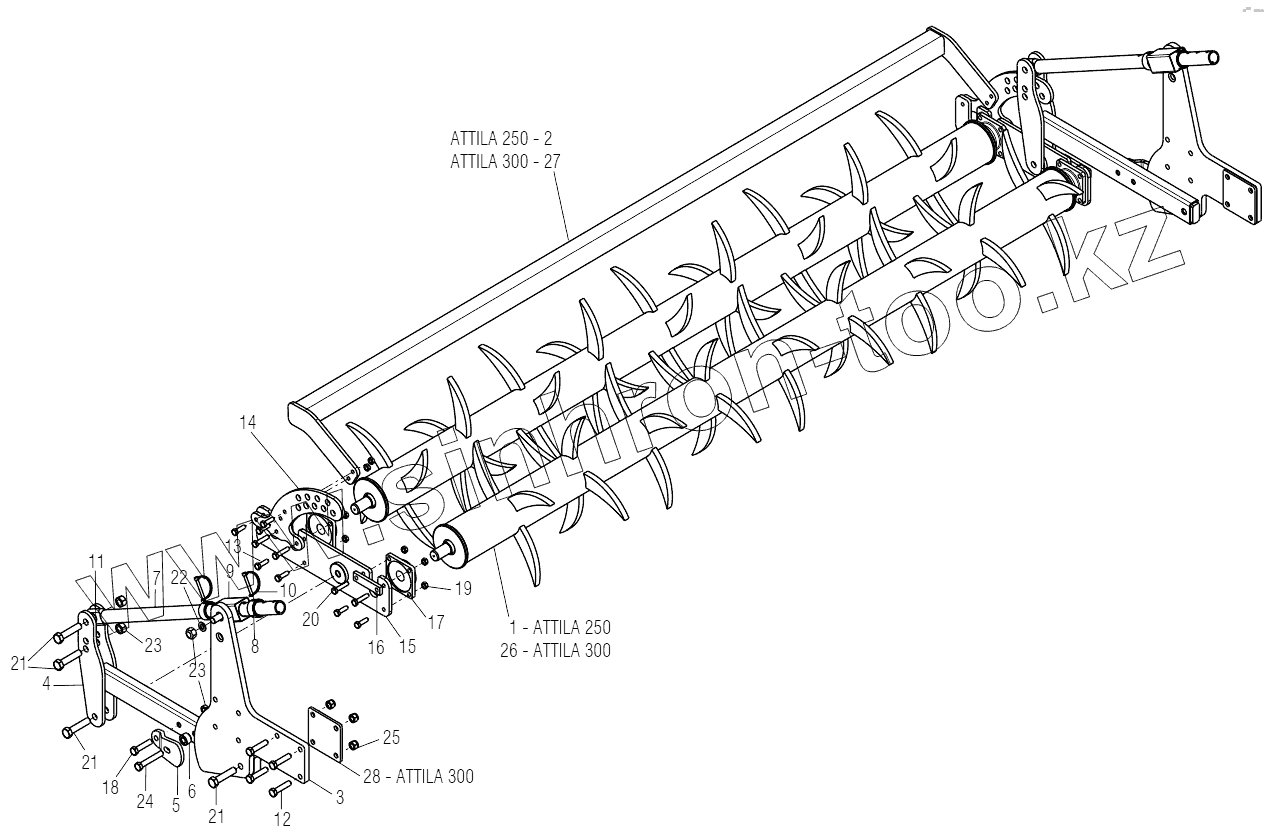

Каталог запасных частей к технике: Gaspardo ATTILA. MECHANICAL DOUBLE REAR ROLLER
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R17813361 | Roller | |
| 2 | R17813380 | Support guard | |
| 3 | R17815180 | Roller support plate | |
| 4 | R17813140 | Roller support | |
| 5 | R17813130 | Support plate | |
| 6 | R17813230 | Busching | |
| 7 | R17811910 | Adjustment pipe | |
| 8 | R17811960 | Bushing adjustment zn | |
| 9 | R17811950 | Adjustment tube zn | |
| 10 | F02200562 | SAFETY PIN D.8X70 ZN | |
| 11 | R17812000 | Bushing | |
| 12 | F01020260 | SCREW M16X2X70 U5737 8.8 ZN | |
| 13 | F01020152 | Bolt | |
| 14 | R17813120 | Blade adjustment | |
| 15 | R17813110 | Roller support | |
| 16 | R17813240 | Fixing plate | |
| 17 | F04100073 | Bearingsupport | |
| 18 | F01020262 | Bolt | |
| 19 | F01230059 | Nut | |
| 20 | F01020160 | Bolt | |
| 21 | F01020325 | SCREW M20X2,5X90 U5737 10.9 ZN | |
| 22 | F01410124 | Plane washer | |
| 23 | F01230131 | NUT M20X2,5 D982 6 ZN | |
| 24 | F01020285 | Bolt | |
| 25 | F01230085 | Nut | |
| 26 | R17813371 | Roller | |
| 27 | R17813391 | Support guard | |
| 28 | R17812620 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
