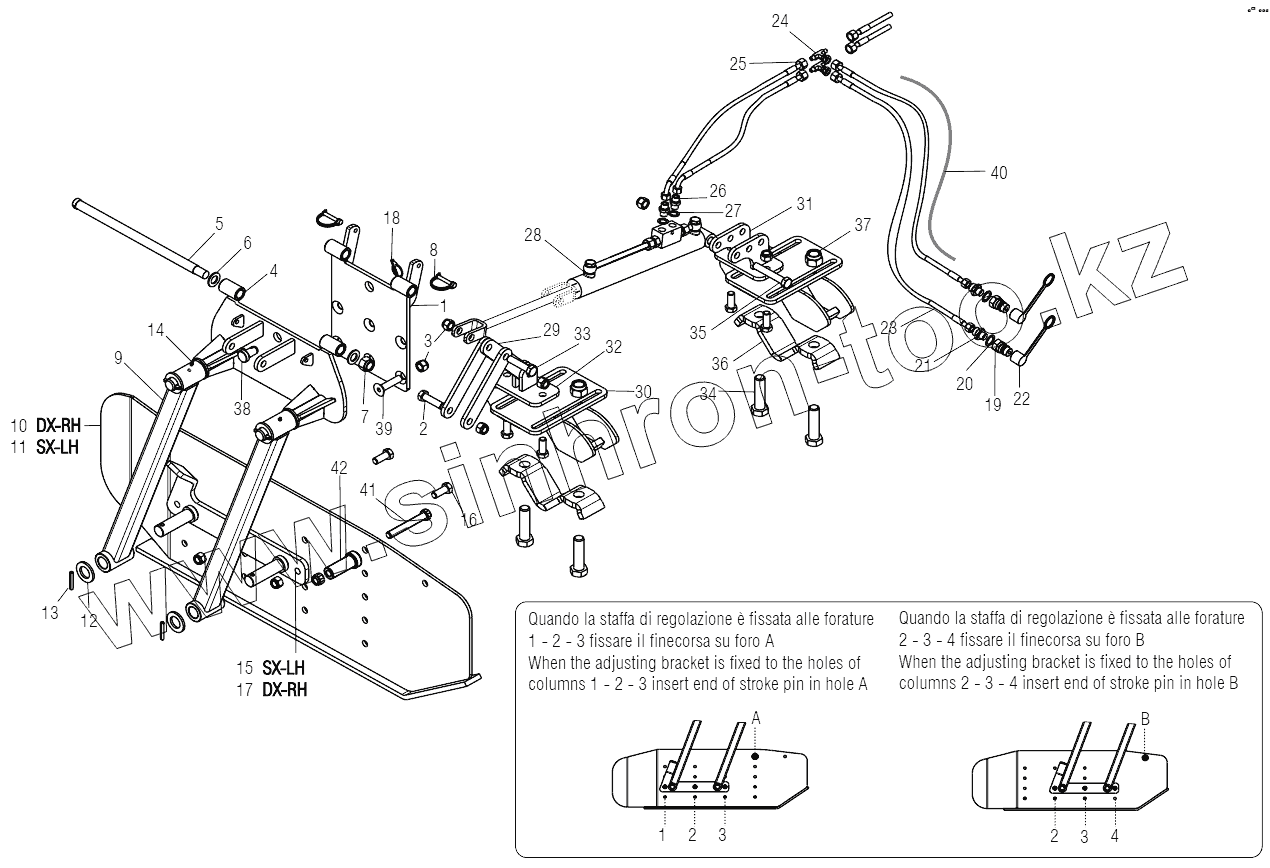

Каталог запасных частей к технике: Gaspardo ATTILA. HYDROPNEUMATIC SIDE SHIELD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R17811651 | Coupling plate | |
| 2 | F01020256 | SCREW M16X2X60 U5737 8.8 ZN | |
| 3 | F01230085 | Nut | |
| 4 | R17811711 | Assembly lifting block | |
| 5 | R17811721 | Bolt filet. | |
| 6 | F01410135 | Plane washer | |
| 7 | F01220092 | Nut | |
| 8 | F02100312 | SAFETY PIN D.8X45 ZN | |
| 9 | R17613671 | Overall limit support | |
| 10 | R17613360 | Frame level plate rh | |
| 11 | R17613350 | Frame level plate lh | |
| 12 | G20970067 | Washer | |
| 13 | F02100144 | Elastic pin | |
| 14 | F01100048 | Sphere nipple | |
| 15 | R17614140 | Coupl. Level plate support lh | |
| 16 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN | |
| 17 | R17614120 | Coupl. Level plate support rh | |
| 18 | F02200463 | Snap pin | |
| 19 | F03150935 | QUICK CONNECT MALE CONE 1/2 | |
| 20 | F03151237 | COPPER WASHER 21X27X1,5 1/2 | |
| 21 | F03150211 | NIPLE MM1/4-1/2 ZN | |
| 22 | F05150325 | COVER CONNECT F 1/2 RED | |
| 23 | R17817920 | Pipe | |
| 24 | F03151219 | MALE T-UNION 1/4 ZN | |
| 25 | G23440517 | PIPE 1/4R2 C-F 1/4 L2000 HL/ID | |
| 26 | F03150310 | Nipple galv.cyl.male | |
| 27 | F03151240 | Copper washer | |
| 28 | R17640260 | Cylinder | |
| 29 | R17640290 | Hydraulic drive plate limiter | |
| 30 | R17640330 | Cylinder mounting support | |
| 31 | R17640220 | Cylinder mounting support | |
| 32 | R17640250 | Cylinder mounting support | |
| 33 | F01020260 | SCREW M16X2X70 U5737 8.8 ZN | |
| 34 | F01020369 | Bolt | |
| 35 | F01020285 | Bolt | |
| 36 | R17811172 | Bracket tube | |
| 37 | F01230144 | Self-locking nut | |
| 38 | R17615130 | Bolt | |
| 39 | F01030152 | Bolt | |
| 40 | F03100383 | Sheath | |
| 41 | F01020266 | Bolt | |
| 42 | R17640640 | Bush |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
