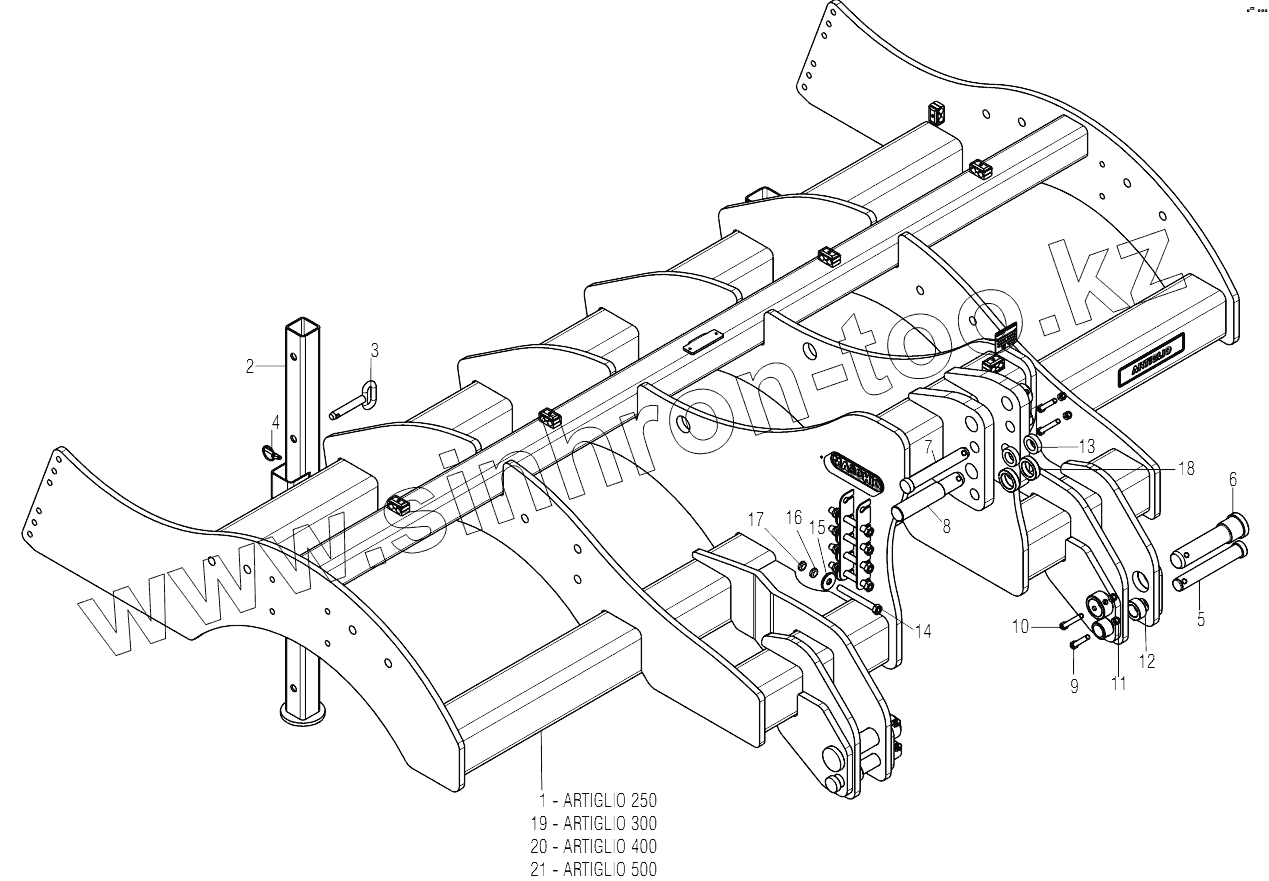

Каталог запасных частей к технике: Gaspardo ARTIGLIO. ARTIGLIO FRAME
/1.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R17614041 | Frame artiglio | |
| 2 | R17613610 | Support | |
| 3 | R17810440 | Pin zn | |
| 4 | F02200507 | SNAP PIN D9 B/83 ZN | |
| 5 | R17614100 | Pin | |
| 6 | R17613870 | Pin | |
| 7 | R17613371 | Pin | |
| 8 | R17614200 | Pin | |
| 9 | F01020164 | Bolt | |
| 10 | F01020168 | SCREW M12X1,75X90 U5737 8.8 ZN | |
| 11 | F01230057 | Nut | |
| 12 | R17613930 | Bushing | |
| 13 | R17613920 | Bushing | |
| 14 | F01020269 | Bolt | |
| 15 | R18700270 | Washer | |
| 16 | F01260047 | Nut | |
| 17 | F01200324 | Nut | |
| 18 | R17614170 | Blade | |
| 19 | R17613802 | Frame artiglio | |
| 20 | R17614001 | Frame artiglio | |
| 21 | R17614051 | Frame artiglio |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
