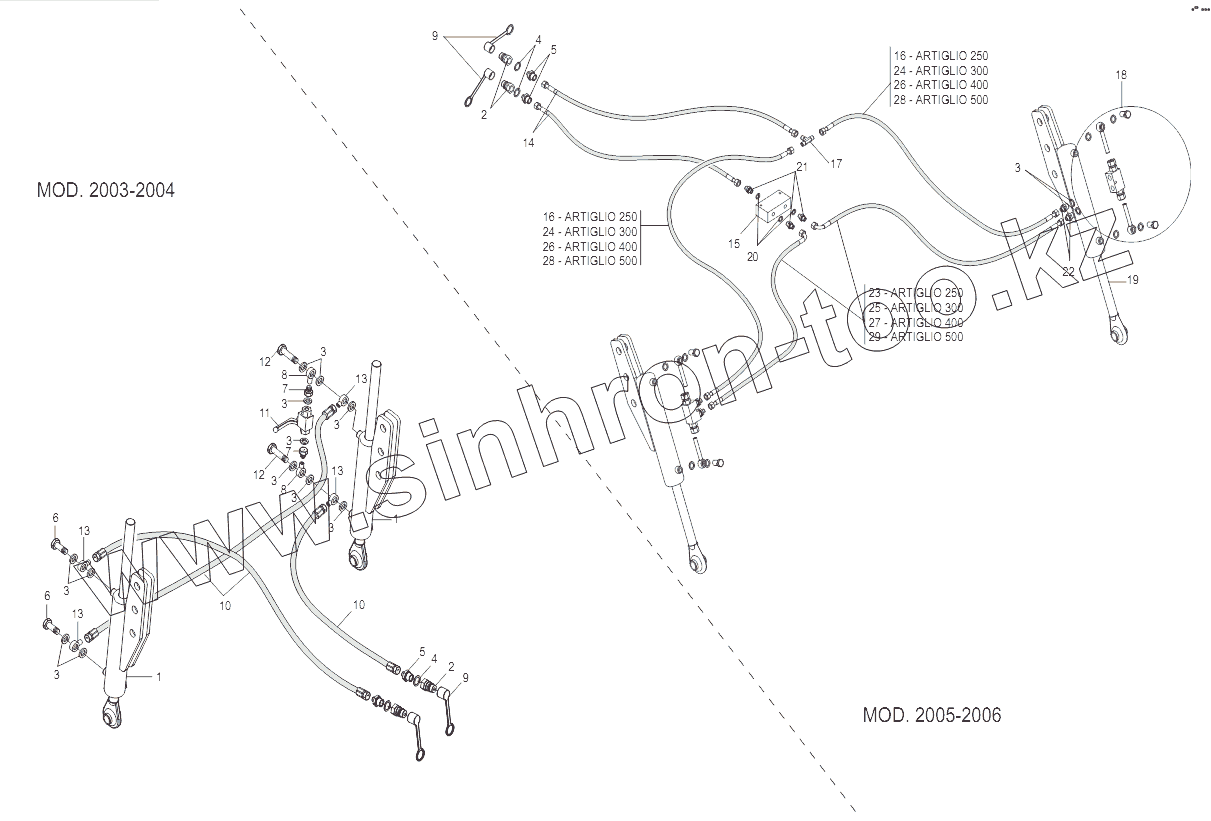

Каталог запасных частей к технике: Gaspardo ARTIGLIO. HYDRAULIC SYSTEM MOD. 2003-2004-2005-2006

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

3

3

3

3

3

3

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

12

12

13

13

13

13

14

15

16

16

17

18

19

20

21

22

23

24

24

25

26

26

27

28

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	R17811480		Cylinder
2	F03150935		QUICK CONNECT MALE CONE 1/2
3	F03151240		Copper washer
4	F03151237		COPPER WASHER 21X27X1,5 1/2
5	F03150211		NIPLE MM1/4-1/2 ZN
6	F03151223		Union bolt hollow
7	F03151150		Chain joint
8	F03150824		Eye union
9	F05150325		COVER CONNECT F 1/2 RED
10	G14214131		Pipe
11	F03151246		Breather tap
12	F03151224		Union bolt hollow
13	F03151181		Union bolt hollow
14	G15210533		Pipe
15	F03151044		Flow divisor
16	G17915100		Pipe
17	F03151219		MALE T-UNION 1/4 ZN
18	F03151158		Kitcheck valves
19	R17811481		Cylinder
20	F03151238		Copper washer
21	F03150266		NIPPLE GALV.CYL.MALE 1/4 ZN
22	F03150310		Nipple galv.cyl.male
23	G15210551		Pipe
24	R17814480		Pipe
25	G15210631		Pipe
26	R17814490		Pipe
27	G15210950		PIPE 1/4-R2 C-F 1/4 M.3150
28	G10411711		Pipe
29	G15210561		PIPE 1/4R2 CF1/4- F1/4 3500
