Каталог запасных частей к технике: Gaspardo ALITALIA. BOOT CLOTHERS
1
2
3
3
4
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
36
37
38
39
40
41

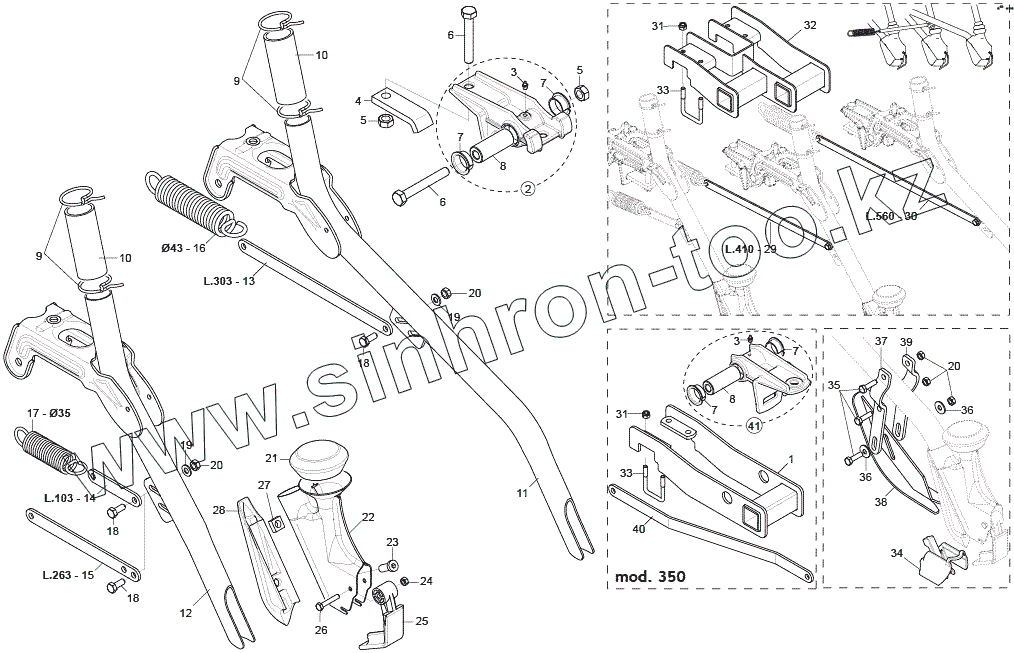

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G16043390 | RIGHT LATERAL SUPPORT | |
| 2 | G16248351 | FURROW SUPPORT COMPL. | |
| 3 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN | |
| 4 | G16340810 | FIXING STRIKER PLATE | |
| 5 | F01220048 | NUT M12X1,75 D980 8 ZN | |
| 6 | F01020168 | SCREW M12X1,75X90 U5737 8.8 ZN | |
| 7 | F04150034 | BEARING FLANGED 25X28X16 | |
| 8 | G18802740 | BUSHING 25X12X63,5 | |
| 9 | G65336001 | SPEC SPRING ZN MAN. PIPE CLAMP | |
| 10 | G19005340 | JOINT SLEEVE | |
| 11 | G16244041 | LONG LOW PIPE | |
| 12 | G16042171 | SHORT LOW TUBE | |
| 13 | G16042680 | TIE ROD L.303 | |
| 14 | G16042500 | TIE-ROD L.103 | |
| 15 | G16042510 | TIE-ROD L.263 | |
| 16 | G18904360 | SPRING | |
| 17 | G18904350 | DRILL COULTER TENS. SPRING | |
| 18 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 19 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN | |
| 20 | F01220022 | NUT M8X1,25 D980 8 ZN | |
| 21 | G19003270 | SLIDE PIPE HOUSING | |
| 22 | G16243990 | INTERCHANGE CUTTER | |
| 23 | F01040600 | Screw | |
| 24 | F01220011 | NUT M6X1 D980 8 ZN | |
| 25 | G07002218 | ANTI CLOGGING M | |
| 26 | F01020039 | Bolt | |
| 27 | F01270010 | NUT M10X1,5 D557 17X8 ZN | |
| 28 | G16243760 | CUTTER | |
| 29 | G16043230 | TIE ROD L.410 | |
| 30 | G16043240 | TIE ROD L.560 | |
| 31 | F01230048 | Nut | |
| 32 | G16043151 | THREE LINE SUPPORT SET | |
| 33 | F20110715 | Striker | |
| 34 | G16243770 | BANDS CUTTER | |
| 35 | F01020445 | BOLT M8X30 | |
| 36 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN | |
| 37 | G16249010 | LEFT SUPPORT LIMITER SLIDING | |
| 38 | G16248980 | LIMITER SLIDING | |
| 39 | G16249000 | RIGT SUPP.LIMITER SLIDING | |
| 40 | G16341340 | OUTER RIGHT ELEMENT TIE ROD | |
| 41 | G16043320 | SHORT FURROW SUPP.COMPL. |
