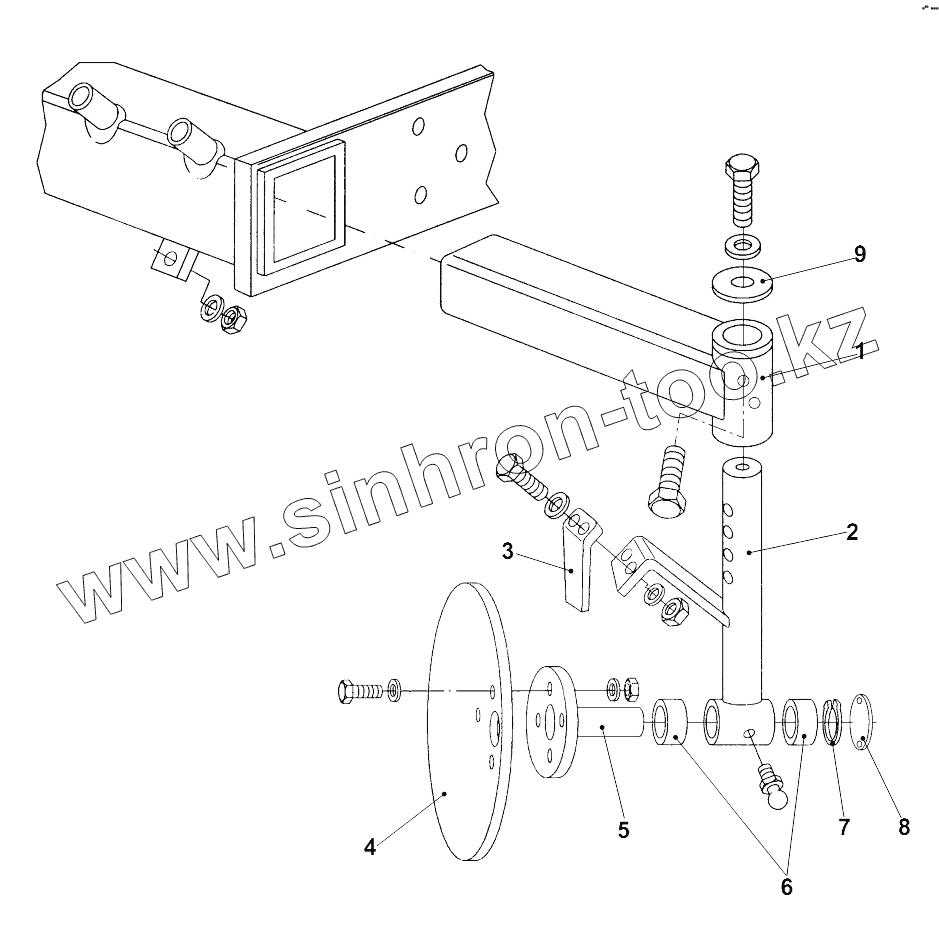

Каталог запасных частей к технике: Gaspardo AI MAXI. Узел левого диска
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | EHR000193R | Левое плечо | |
| 2 | EHR000068R | Суппорт левого диска | |
| 3 | EHR000106R | Чистик левый | |
| 4 | EHR000004R | Диск | |
| 5 | EHR000019R | Ось диска | |
| 6 | EHR000020R | Подшипники | |
| 7 | EHR000195R | Стопорное кольцо | |
| 8 | EHR000153R | Фланец | |
| 9 | EHR000100R | Шайба концевого ограничителя диска |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
