Каталог запасных частей к технике: Franz Kleine SF-10-2. Задний мост с принадлежностями

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
6
7
7
10
11
12
12
13
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25

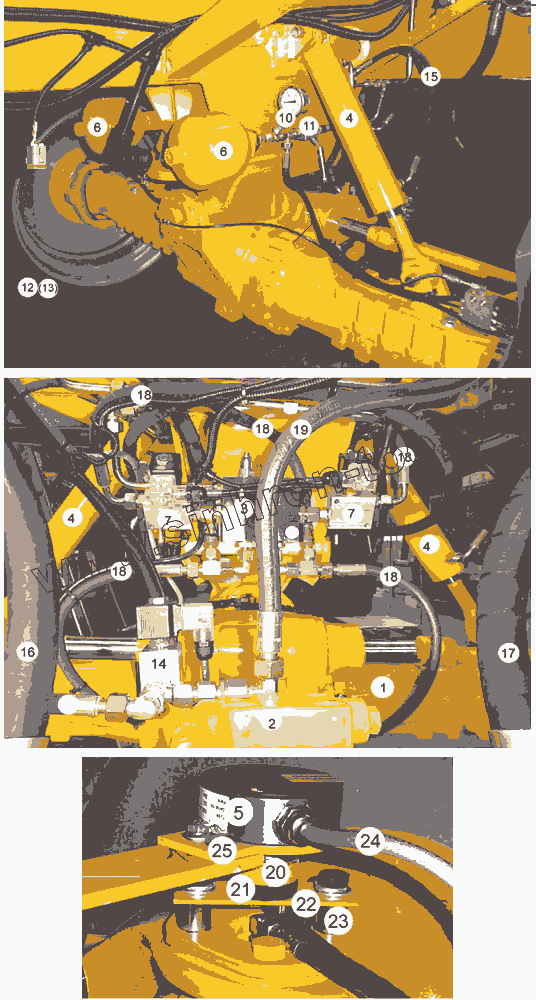

Позиция на иллюстрации Заводской номер детали Название детали
1 20-100-052-070 Мест
2 20-100-052-054 Сервомотор
2a Проставка Дистанционная проставка
2b Кольцо Угготнипельное кольцо
3 20-100-053-210-001 Корпус клапана XRJS
3 20-100-053-210-002 Вставка клапана OWCA-LHN
4 S6-106-053-050-001 Гидравлический цилиндр
5 20-100-075-004-004 Угловой датчик
6 10-770-019-000-001 Гидроаккумулятор
7 20-100-053-201 Блок управления
10 10-700-065-000-010 Манометр
11 2090 Кран со сферической пробкой
12 S2-102-052-055 Колесо, в сборе, слева
12 S6-102-052-062 Колесо, в сборе, слева
13 S2-102-052-058 Колесо, в сборе, справа
13 S6-102-052-063 Колесо, в сборе, справа
14 20-100-053-202 блок управления
15 28257 Гидравлический шланг
16 44408 Гидравлический шланг
17 44407 Гидравлический imiaHr,cnpaвa
18 28257 Гидравлический шланг
19 28249 Гидравлический шланг
20 21-101-052-000-010 Муфта Фланец
21 20-100-052-000-015 Муфта Шайба
22 SA-108-052-050-007 Планка
23 20-100-052-050-008 Труба распорная
24 20-100-075-002-013 Кабель Угловой датчик
25 21-101-052-050-004 Держатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
