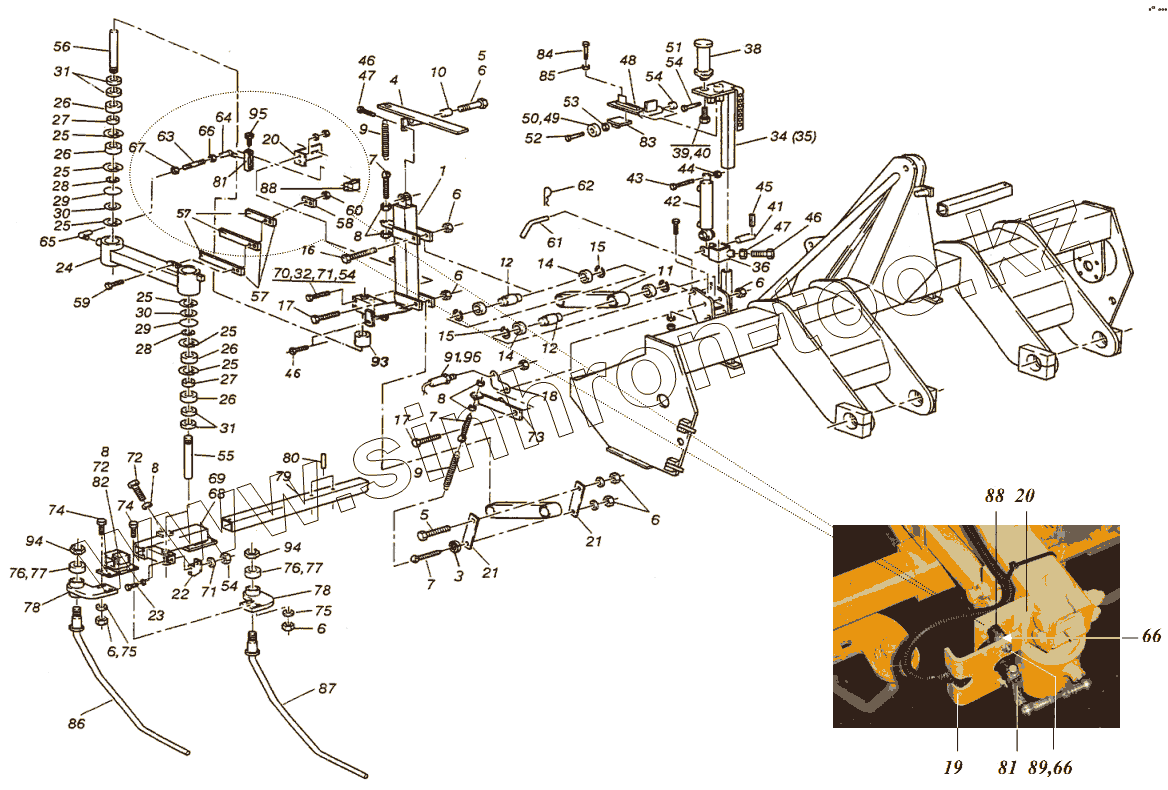

Каталог запасных частей к технике: Franz Kleine SF-10-2. Узел ограничения по глубине

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
5
6
6
6
6
6
6
6
7
7
7
8
8
8
8
9
9
10
11
12
12
14
14
15
15
16
17
17
18
19
20
20
21
21
22
23
24
25
25
25
25
25
25
26
26
26
26
27
27
28
28
29
29
30
30
31
31
32
34
35
36
38
39
40
41
42
43
44
45
46
46
46
47
47
48
49
50
51
52
53
54
54
54
54
55
56
57
57
58
59
60
61
62
63
64
65
66
66
66
67
68
69
70
71
71
72
72
73
74
74
75
75
76
76
77
77
78
78
79
79
80
81
81
82
83
84
85
86
87
88
88
89
91
93
94
94
95
96
Позиция на иллюстрации Заводской номер детали Название детали
1 S8-268-018-001 Подёмная рама
3 Y4-006-052-001 Распорная труба
4 S1-660-018-005 Люлька
5 391 Шестигранный винт М12х75
6 684 Шестигранная гайка М12
7 03-041-001-002 Рым-болт М12х70
8 684 Шестигранная гайка М12
9 21-278-030-001-008 Пружина растяжения
10 S1-160-018-000-001 Втулка
11 S9-260-018-003 Распорка
12 G1-721-022-000-002 Ось
14 1002 Радиальный шарикоподшипник 6005-2RS
15 959 Стопорное кольцо 47х1,75
16 393 Шестигранный винт М12х90
17 21460 Шестигранный винт
18 S0-260-018-000-007 Рычаг
19 S8-268-018-000-015 Держатель
20 S8-268-018-000-016 Держатель
21 S1-260-018-000-009 Плиточка
22 S1-261-018-000-012 Упор
23 381 Шестигранный винт
24 S2-261-018-010 Распорка
25 962 Стопорное кольцо 62х2
26 3728 Радиальный шарикоподшипник 6305-2RS
27 11-601-008-000-004 Распорная труба
28 10450 Стопорное кольцо 25х1,2
29 11-601-008-000-017 Замочное щайба
30 990 Распорное кольцо Нилос J 62
31 994 Уплотнительная пластина Z 305
32 4895 Шестигранный винт М10х70
34 S1-161-018-005 Держатель клапана, слева
35 S1-161-018-006 Держатель клапана, справа
36 S1-161-018-004 Установочный деталь
38 А1 -200-003-012 Клапан
39 6685 Цилиндрический винт М8х25
40 720 Пружинное кольцо В 8
41 Х1-003-006-002 Палец
42 22-842-008-055 Гидравлический цилиндр
43 483 Шестигранный винт М12х50
44 684 Шестигранная гайка М12
45 836 Трубчатый разрезной штифт 5х36
46 2662 Шестигранный винт М10х40
47 683 Шестигранная гайка М10
48 S0-260-018-011 Рукоятка переключения
49 998 Радиальный шарикоподшипник 6002-2RS
50 11-401-004-000-004 Трубка
51 29285 Шестигранный винт M10x100
52 472 Шестигранный винт М10х30
53 780 Шайба А10,5
54 683 Шестигранная гайка М10
55 А2-200-022-000-005 Ось
56 S0-260-018-000-002 Ось
57 S0-260-018-000-003 Листовая пружина
58 11-771-006-000-014 Контрпластина
59 465 Шестигранный винт М8x30
60 682 Шестигранная гайка М8
61 10-001-000-000-007 Вставной палец
62 881 Пружинный штекер 4
63 S0-260-018-000-004 Резьбовая деталь
64 10445 Угловой шарнир А10 правый
65 10446 Угловой шарнир А10, левый
66 5733 Шестигранная гайка М6
67 14344 Шестигранная гайка М6
68 S1-261-018-007 Поворотная рама, справа
69 S1-261-018-006 Поворотная рама, слева
70 14380 Шестигранный винт М10х65
71 26606 Блокирующая шайба SKM10
72 480 Шестигранный винт М12х35
73 S1-260-018-013 Упругий держатель
74 481 Шестигранный винт M12x40
75 26607 Блокирующая шайба SKM12
76 S1-261-018-000-013 Ультравтулка
77 742 Припасованная шайба 22x30x2
78 S1-261-018-015 Подщипник для копирного шупа
79 S0-260-018-000-001 Квадратная труба
79 S0-260-018-000-475 Квадратная труба
80 851 Трубчатый разрезной штифт 8х60
81 S8-268-018-000-008 Рычаг
82 S0-260-018-005 Установочный деталь
83 S0-260-018-012 Полосовая сталь, сварeнный
84 463 Шестигранный винт М8х20
85 666 Шестигранная гайка М8
86 S1-261-018-016 Шип для управления, слева
87 S1-261-018-017 Шип для управления, справа
88 SA-110-080-040-001 Угловой датчик
89 414 Шестигранный винт М6x35
91 20-100-075-002-015 Датчик
93 10-620-008-000-007 Распорная труба
94 670 Шестигранная гайка М20
95 525 Шестигранный винт ВМ6x12
96 3982 тарельчатая пружтна Б35,5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
