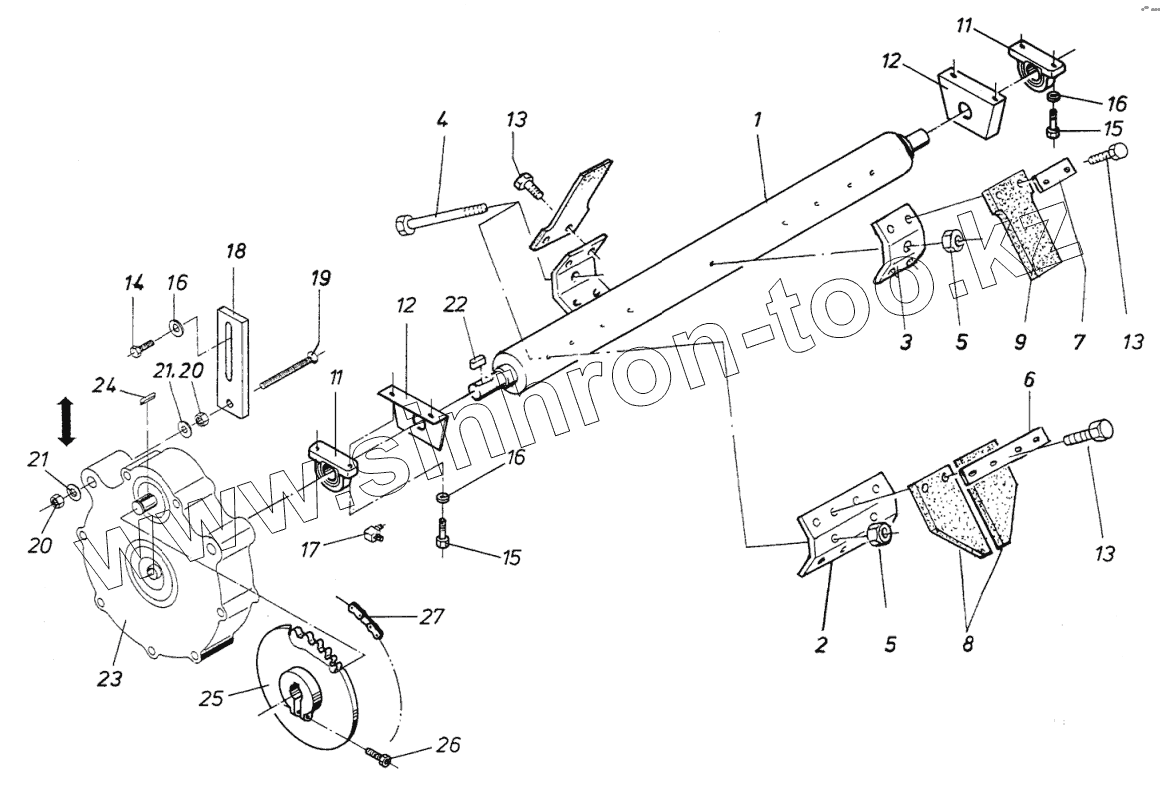

Каталог запасных частей к технике: Franz Kleine SF-10-2. Транспортировочный вал, жесткое исполнение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
5
6
7
8
9
11
11
12
12
13
13
13
14
15
15
16
16
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали
1 S4-164-015-030 Транспортировочная труба
1 S4-164-015-475 Транспортировочная труба
1 S2-182-015-030 Транспортировочная труба
1a 10-840-015-030-003 конец вала
1b 10-840-015-030-002 конец вала с пазом для призматической шнонки
2 А1-201-006-052-001 Пластина с резьбовым отверствием
3 А1-201-006-052-002 Пластина с резьбовым отверствием
4 29285 Шестигранный винт M10x100
5 683 Шестигранная гайка М10
6 А1-201-005-052-003 Зажимная рейка
7 12-802-015-020-010 пластина с отверстиями
8 SB-162-015-002 Било
9 SB-162-015-001 Било
11 S0-280-015-010 Подшипник на лапках TASE 40
12 S3-162-015-000-001 Предохранительный щиток подшипника
13 472 Шестигранный винт М10х30
14 479 Шестигранный винт М12х30
15 481 Шестигранный винт M12x40
16 810 Упругая зажимная шайба 12
17 757 Смазочный ниппель Н3 10х1
18 17-807-007-000-020 Полосовая сталь
19 27344 винт с потайной головкой М16х110
20 669 Шестигранная гайка М16
21 783 Шайба А17
22 4963 Призматическая шпонка A10x8x40
23 S1-660-007-041 Цилиндрическая передача
24 930 Призматическая шпонка А 8х7х36
25 S6-160-007-001 Звёздочка 27 зубьев
25 S8-160-007-010 Звёздочка 19 зубьев
26 2707 Цилиндрический винт М12х30
27 10-600-007-000-015 Втулочно-роликовая цепь
27 S8-160-007-000-015 Втулочно-роликовая цепь
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
