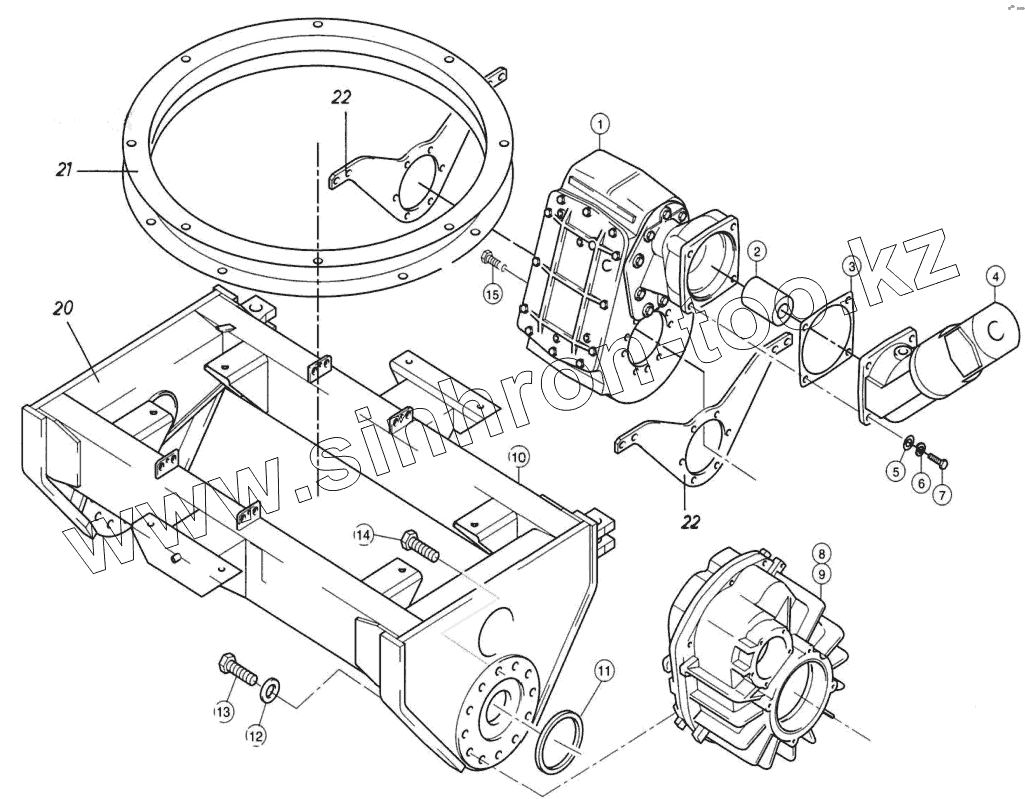

Каталог запасных частей к технике: Franz Kleine SF-10-2. Приводимый мост поворотная крестовина

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

20

21

22

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	082 440.2		Коробка передач
2	082 425.0		Втулка профильная
3	213 737.0		Кольцо уплотнительное
4	084 677.0		Гидравлический двигатель
5	235 127.2		Шайба
6	235 135.1		Кольцо стопорное
7	235 586.0		ВИНТ ШЕСТИГРАННЫЙ
8	082 422.3		Корпус оси слева
9	082 423.3		Корпус оси справа
10	082 478.2		Ось
11	679 022.0		Кольцо центрир.
12	235 137.1		Кольцо стопорное
13	212 342.0		ВИНТ ШЕСТИГРАННЫЙ
14	082 430.0		Припасованный винт
15	090 120.1		ВИНТ ЗАПОРНЫЙ
20	S1-101-52-01		Рама
21	S3-100-52-00-04		Поворотная крестовина
22	S4-101-52-00-01		Коробка передач Держатель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
