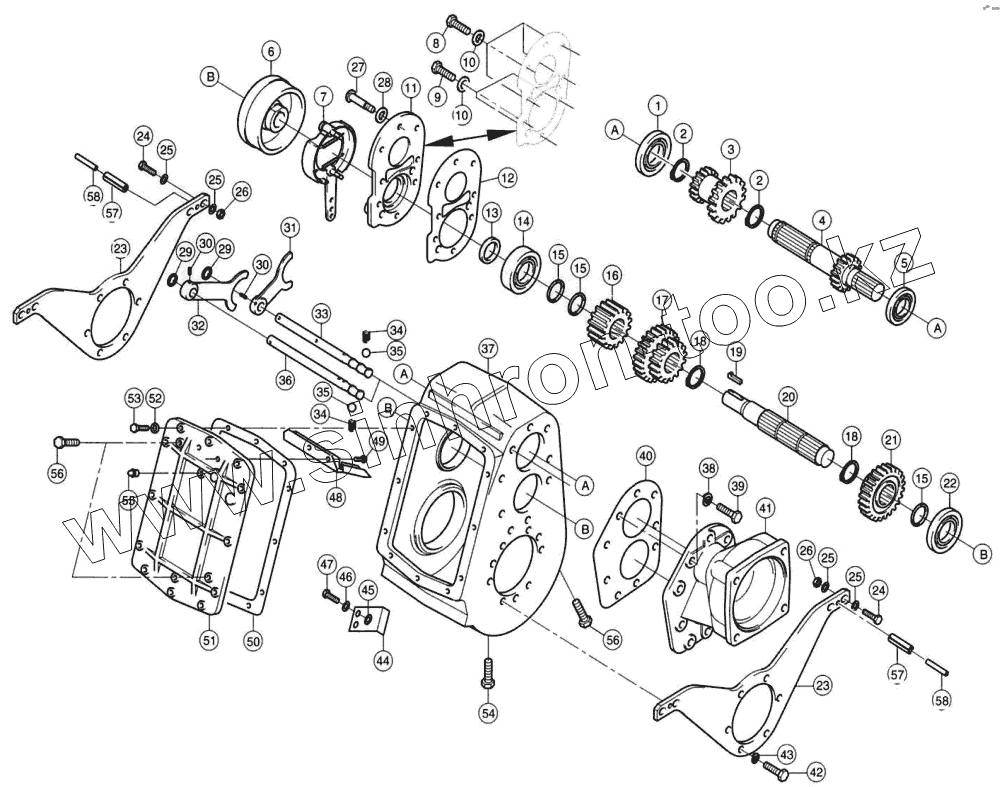

Каталог запасных частей к технике: Franz Kleine SF-10-2. Приводимый мост корпус редуктора
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
15
16
17
18
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
27
28
29
29
30
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 235 931.0 | Ш/ПОДШ. РАДИАЛЬНЫЙ | |
| 2 | 237 862.0 | КОЛЬЦО СТОПОРНОЕ | |
| 3 | 602 127.0 | КАРЕТКА С 2 ШЕСТ. | |
| 4 | 649 973.1 | ВАЛ ВЕДУЩИЙ | |
| 5 | 238 963.0 | РОЛИКОПОДШИПНИК | |
| 6 | 685 261.1 | Тормозной барабан | |
| 7 | 685 260.5 | ТОРМОЗ КУЛАЧКОВЫЙ | |
| 8 | 237 383.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 9 | 237 453.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 10 | 235 133.1 | КОЛЬЦО ПРУЖИННОЕ | |
| 11 | 649 977.0 | Коробка передач, крышка | |
| 12 | 602 135.0 | УПЛОТНЕНИЕ | |
| 13 | 238 842.0 | УПЛОТНЕНИЕ ВАЛА | |
| 14 | 239 360.1 | РОЛИКОПОДШИПНИК | |
| 15 | 238 281.0 | ШАЙБА ОПОРНАЯ | |
| 16 | 602 132.0 | ШЕСТЕРНЯ | |
| 17 | 602 131.0 | ШЕСТЕРНЯ ДВОЙНАЯ | |
| 18 | 235 168.0 | КОЛЬЦО СТОПОРНОЕ | |
| 19 | 244 802.0 | ШПОНКА С ГОЛОВКОЙ | |
| 20 | 602 129.0 | ВАЛ КОРЕННОЙ | |
| 21 | 602 130.0 | ШЕСТЕРНЯ-КАРЕТКА | |
| 22 | 243 538.0 | РОЛИКОПОДШИПНИК | |
| 23 | 082 431.1 | Коробка передач ЩИТОК ОПОРНЫЙ | |
| 24 | 237 462.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 25 | 235 124.2 | ШАЙБА | |
| 26 | 238 234.0 | Контргайка | |
| 27 | 235 614.1 | ПАЛЕЦ | |
| 28 | 235 134.1 | КОЛЬЦО ПРУЖИННОЕ | |
| 29 | 239 361.0 | УПЛОТНЕНИЕ | |
| 30 | 215 013.0 | ШТИФТ РАСПОРНЫЙ | |
| 31 | 662 009.2 | ВИЛКА ПЕРЕКЛЮЧЕН. | |
| 32 | 685 679.1 | ВИЛКА ПЕРЕКЛЮЧЕН. | |
| 33 | 602 143.1 | ТЯГА ПЕРЕКЛЮЧЕНИЯ | |
| 34 | 694 156.0 | ПРУЖИНА СЖАТИЯ | |
| 35 | 631 698.0 | ШАР | |
| 36 | 602 142.1 | ТЯГА ПЕРЕКЛЮЧЕНИЯ | |
| 37 | 082 434.0 | Коробка передачКорпус | |
| 38 | 235 133.1 | КОЛЬЦО ПРУЖИННОЕ | |
| 39 | 237 453.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 40 | 602 124.0 | УПЛОТНЕНИЕ | |
| 41 | 082 429.1 | ФланецКОРПУС | |
| 42 | 237 462.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 43 | 235 134.1 | КОЛЬЦО ПРУЖИННОЕ | |
| 44 | 659 807.0 | Olabstreifblech | |
| 45 | 236 911.2 | ШАЙБА | |
| 46 | 239 386.0 | ШАЙБА КОНТАКТНАЯ | |
| 47 | 238 094.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 48 | 082 437.0 | Olleitblech | |
| 49 | 233 632.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 50 | 602 125.1 | УПЛОТНЕНИЕ | |
| 51 | 082 424.0 | КРЫШКА РЕДУКТОРА | |
| 52 | 235 132.0 | КОЛЬЦО ПРУЖИННОЕ | |
| 53 | 237 442.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 54 | 635 423.0 | ПРОБКА МАГНИТНАЯ | |
| 55 | 712660.0 | САПУН | |
| 56 | 635 424.0 | ВИНТ ЗАПОРНЫЙ | |
| 57 | 244 019.0 | ШТИФТ РАСПОРНЫЙ | |
| 58 | 239 148.0 | ШТИФТ РАСПОРНЫП |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
