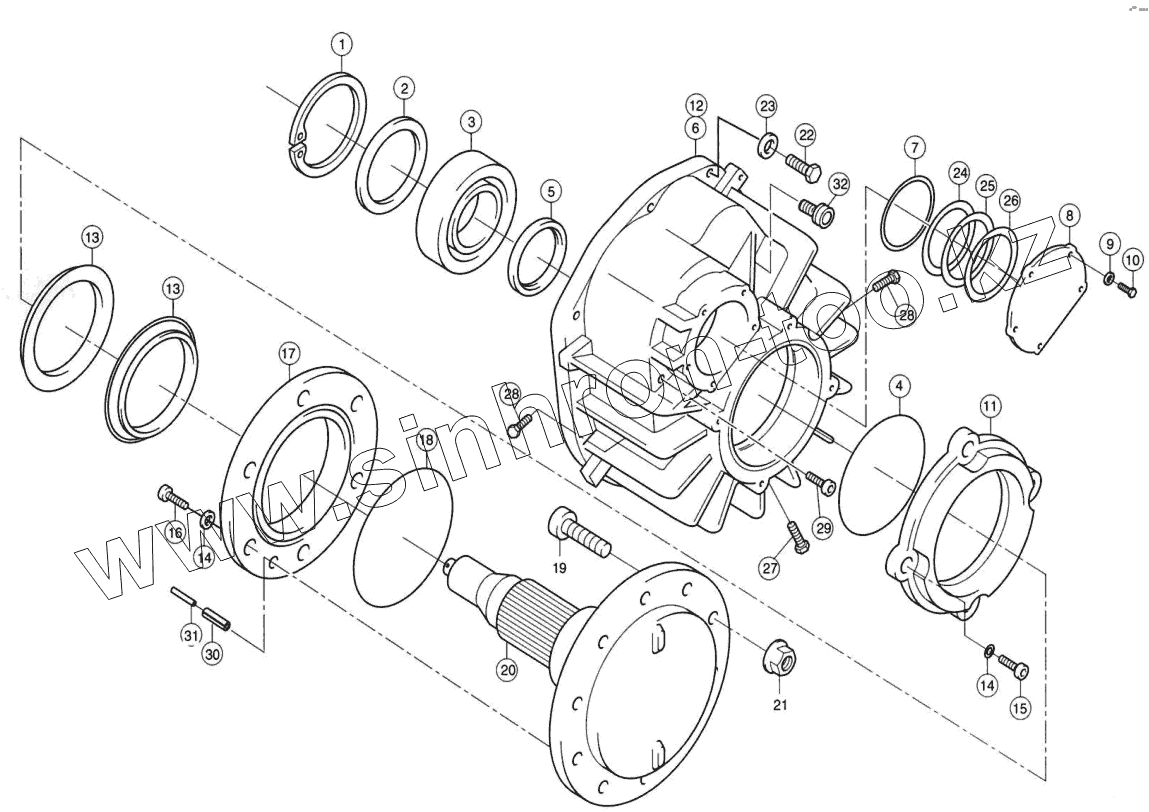

Каталог запасных частей к технике: Franz Kleine SF-10-2. Приводимый мост корпус моста II

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 215 301.0 КОЛЬЦО СТОПОРНОЕ
2 215 303.0 ШАЙБА ОПОРНАЯ
3 215 299.1 РОЛИКОПОДШИПНИК
4 211 088.0 О-КОЛЬЦО
5 649 629.0 КОЛЬЦО УПОРНОЕ
6 649 861.0 КАРТЕР МОСТА ЛЕВАЯ
7 215 350.2 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
8 602 455.2 КРЫШКА
9 235 133.1 КОЛЬЦО ПРУЖИННОЕ
10 237 383.0 ВИНТ ШЕСТИГРАННЫЙ
11 649 865.0 КОЛЬЦО
12 082 422.3 Корпус оси слева
13 649 864.0 УПЛОТНЕНИЕ ТОРЦОВОЕ
14 236 431.1 КОЛЬЦО СТОПОРНОЕ
15 235 488.1 винт с цилиндрической головкой
16 236 937.0 винт с ЦНЛ.ГОЛ.
17 694 153.0 КОЛЬЦО ПОДШНПН.
18 215 810.0 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
19 602 116.1 КОЛЕСНЫЙ ПАЛЕЦ
20 649 863.2 Колесо вала
21 239 367.1 Колесные гайки
22 233 213.0 винт с цилиндрической головкой
23 242 824.1 КОЛЬЦО СТОПОРНОЕ
24 239 174.0 ШАЙБА УСТАНОВОЧН.
25 215 986.0 ШАЙБА УСТАНОВОЧН.
26 233 010.0 ШАЙБА УСТАНОВОЧН.
27 635 423.0 ПРОБКА МАГНИТНАЯ
28 635 424.0 ВИНТ ЗАПОРНЫЙ
29 090 120.1 ВИНТ ЗАПОРНЫЙ
30 236 899.0 ШТИФТ РАСПОРНЫЙ
31 237 914.2 ШТИФТ РАСПОРНЫЙ
32 179 842.0 САПУН
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
