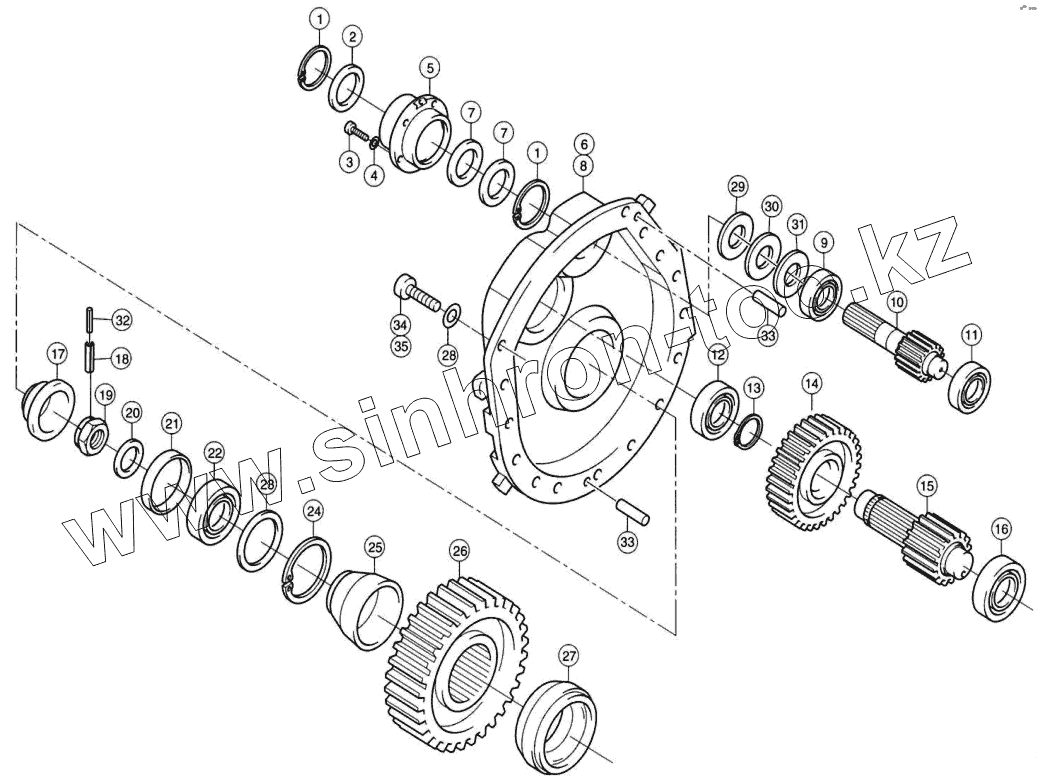

Каталог запасных частей к технике: Franz Kleine SF-10-2. Приводимый мост корпус моста
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 235 186.0 | КОЛЬЦО СТОПОРНОЕ | |
| 2 | 233 837.0 | УПЛОТНЕНИЕ ВАЛА | |
| 3 | 242 241.0 | винт с цилиндрической головкой | |
| 4 | 242 763.1 | КОЛЬЦО СТОПОРНОЕ | |
| 5 | 089 957.0 | КРЫШКА | |
| 6 | 082 435.0 | Achsgehause innen | |
| 7 | 239 365.0 | УПЛОТНЕНИЕ ВАЛА | |
| 8 | 082 433.0 | Achsgehause innen | |
| 9 | 239 369.0 | РОЛИКОПОДШИПНИК | |
| 10 | 089 960.0 | ВАЛ-ШЕСТЕРНЯ | |
| 11 | 233 199.0 | РОЛИКОПОДШИПНИК | |
| 12 | 243 685.0 | РОЛИКОПОДШИПНИК | |
| 13 | 239 363.0 | КОЛЬЦО СТОПОРНОЕ | |
| 14 | 602 111.0 | КОЛЕСО ЦИЛИНДРИЧЕСКИЙ | |
| 15 | 602 110.0 | ВАЛ ПРОМЕЖУТОЧНЫЙ | |
| 16 | 243 686.0 | РОЛИКОПОДШИПНИК | |
| 17 | 643 498.1 | КОЛПАЧОК ЗАПОРНЫЙ | |
| 18 | 235 654.0 | ШТИФТ РАСПОРНЫЙ | |
| 19 | 685 364.1 | корончатой гайки | |
| 20 | 643 497.1 | ШАЙБА | |
| 21 | 643 496.0 | КОЛЬЦО РАСПОРНОЕ | |
| 22 | 243 705.0 | ЦИЛИНДРИЧЕСКИЙ РОЛИКОПОДШИПНИК | |
| 23 | 215 302.0 | ШАЙБА ОПОРНАЯ | |
| 24 | 243 065.0 | КОЛЬЦО СТОПОРНОЕ | |
| 25 | 643 493.1 | КОЛЬЦО РАСПОРНОЕ | |
| 26 | 643 492.0 | КОЛЕСО ЦИЛИНДРИЧЕСКИЙ | |
| 27 | 643 494.0 | КОЛЬЦО РАСПОРНОЕ | |
| 28 | 215 291.1 | КОЛЬЦО СТОПОРНОЕ | |
| 29 | 233 203.0 | ШАЙБА УСТАНОВОЧН. | |
| 30 | 215 985.0 | ШАЙБА УСТАНОВОЧН. | |
| 31 | 233 204.0 | ШАПБА УСТАНОВОЧН. | |
| 32 | 235 682.2 | ШТИФТ РАСПОРНЫЙ | |
| 33 | 233 318.0 | ШТИФТ ЦНЛПНДРНЧ. | |
| 34 | 242 299.0 | ВПНТСЦНЛ.ГОЛ. | |
| 35 | 242 182.0 | ВПНТСцилиндрической головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
