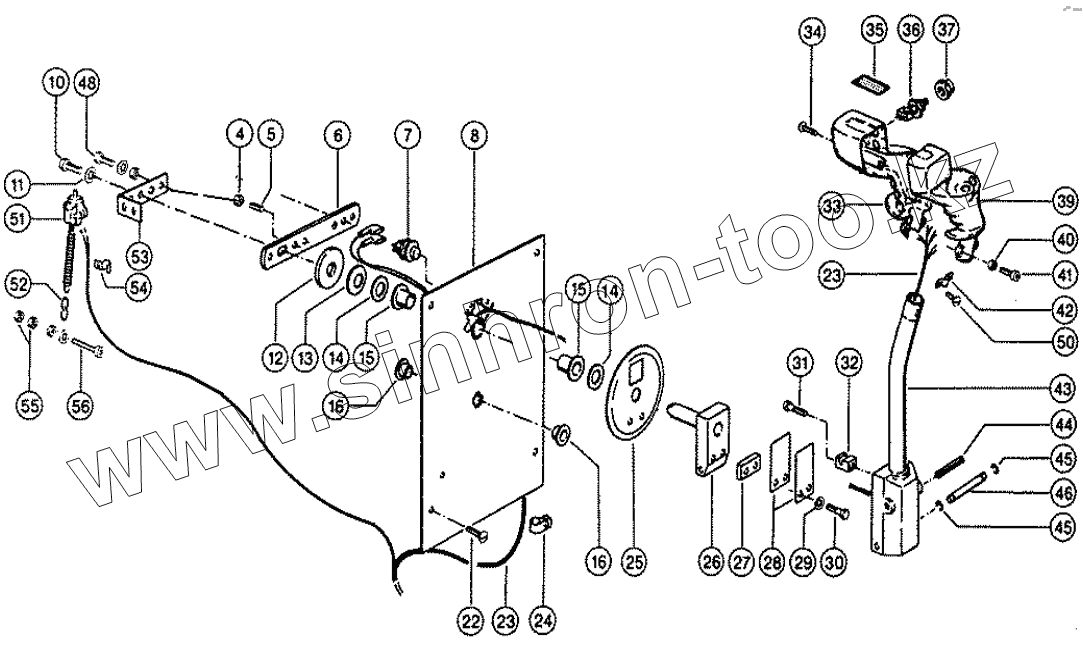

Каталог запасных частей к технике: Franz Kleine SF-10-2. Приведение в действие для движения
4
5
6
7
8
10
11
12
13
14
14
15
15
16
16
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
39
40
41
42
43
44
45
45
46
50
51
52
53
54
55
56
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 516 474.0 | 516 474.0 | НАКЛЕЙКА | |
| 215 565.0 | 215 565.0 | ВИНТ ДЛЯ ЖЕСТИ | |
| 010 852.0 | 010 852.0 | АДАПТЕР | |
| 010 853.1 | 010 853.1 | ВИНТ СТОПОРНЫЙ | |
| 212 328.0 | 212 328.0 | НАКОНЕЧНИК КАБЕЛ. | |
| 010 733.2 | 010 733.2 | КНОПКА НАЖИМНАЯ | |
| 502 119.0 | 502 119.0 | ПРУЖИНА РАСТЯЖЕН. | |
| 801 883.1 | 801 883.1 | ВИНТ ПОЛУПОТАЙНОЙ | |
| 4 | 236 169.0 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 5 | 242 566.0 | ШПИЛЬКА | |
| 6 | 649 231.1 | ПЛАНКА | |
| 7 | 768 034.1 | КНОПКА КЛАКСОНА | |
| 8 | 546 341.0 | ПЛАСТИНА ОПОРНАЯ | |
| 10 | 239 302.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 11 | 239 388.0 | ШАЙБА КОНТАКТНАЯ | |
| 12 | 576 266.0 | ШАЙБА | |
| 13 | 633 586.0 | ПРУЖИНА ТАРЕЛЬЧ. | |
| 14 | 234 234.0 | ШАЙБА | |
| 15 | 008 514.0 | ВТУЛКА | |
| 16 | 008 504.0 | ВТУЛКА | |
| 22 | 239 442.0 | ВИНТ ПОЛУПОТАЙНОЙ | |
| 23 | 012 924.0 | КПЛ. КАБЕЛЕЙ | |
| 24 | 215 405.0 | ХОМУТ | |
| 25 | 071 190.1 | ЗАГЛУШКА | |
| 26 | 649 229.0 | РЫЧАГ | |
| 27 | 071 224.0 | ПОДКЛАДКА | |
| 28 | 071 187.1 | ПРУЖИНА ЛИСТОВАЯ | |
| 29 | 239 386.0 | ШАЙБА КОНТАКТНАЯ | |
| 30 | 242 442.0 | ВИНТ ШЕСТИГРАННЫЙ | |
| 31 | 071 220.0 | БОЛТ | |
| 32 | 071 188.2 | УПОР | |
| 33 | 074 188.1 | КОРПУС РУЧКИ ПРАВЫЙ | |
| 34 | 215 417.1 | ВИНТ Д/ЖЕСТИ | |
| 35 | 514 939.0 | НАКЛЕЙКА | |
| 36 | 012 703.0 | КНОПКА НАЖИМНАЯ | |
| 37 | 012 704.0 | АДАПТЕР | |
| 39 | 623 662.4 | КОРПУС РУЧКИ ЛЕВАЯ | |
| 40 | 237 216.0 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 41 | 242 045.0 | винт с цилиндрической головкой | |
| 42 | 623 894.0 | ХОМУТ | |
| 43 | 649 233.2 | РЫЧАГ УПРАВЛЕНИЯ | |
| 44 | 235 668.0 | ШТИФТ РАСПОРНЫЙ | |
| 45 | 215 471.0 | КОЛЬЦО СТОПОРНОЕ | |
| 46 | 071 189.1 | ПАЛЕЦ | |
| 50 | 215 672.0 | ВИНТ ДЛЯ ЖЕСТИ | |
| 51 | 674 439.0 | ВЫКЛ. НАТЯЖНОЙ | |
| 52 | 010 975.0 | ЦЕПЬ СТАЛЬНАЯ | |
| 53 | 012 206.1 | УГОЛОК | |
| 54 | 236 401.0 | СКОБА КРЕПЕЖНАЯ | |
| 55 | 233 599.0 | ГАЙКА СТОПОРНАЯ | |
| 56 | 242 888.0 | винт с цилиндрической головкой | |
| 56 | 237 216.0 | ГАЙКА ШЕСТИГРАННЫЙ | |
| 56 | 236 490.1 | КОЛЬЦО ПРУЖИННОЕ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
