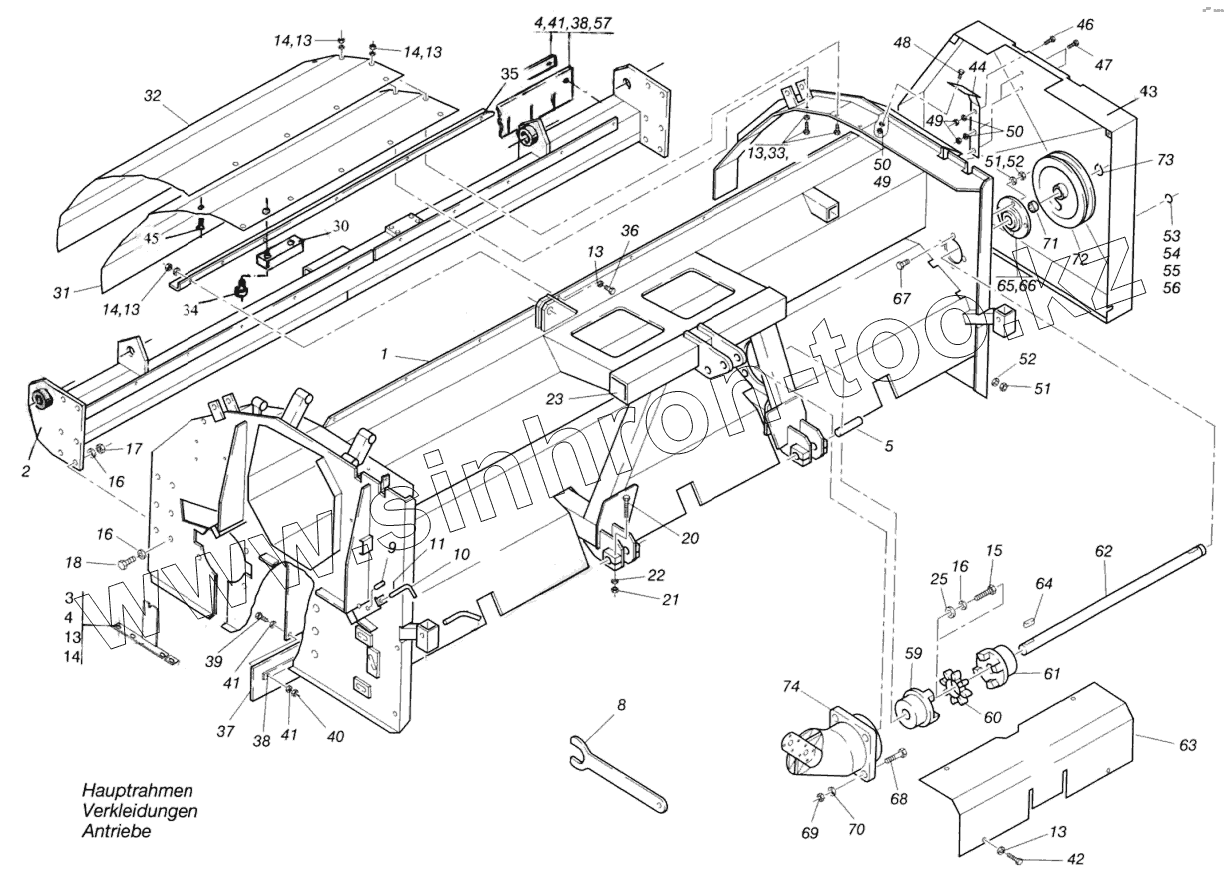

Каталог запасных частей к технике: Franz Kleine SF-10-2. Основная рама, облицовка, приводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
8
13
13
13
13
13
13
13
14
14
14
14
15
16
16
16
17
18
20
21
22
23
25
30
31
31
32
32
33
34
35
35
36
37
37
38
38
38
39
40
41
41
41
42
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
54
55
56
57
57
59
60
61
62
62
63
63
64
65
67
68
69
70
71
72
73
74
Позиция на иллюстрации Заводской номер детали Название детали
1 S1-240-001-001 Основная рама
2 S7-120-001-045 Поперечная опорная балка 4
2 S7-140-001-045 Поперечная опорная балка 5
3 S6-126-001-015 защитный щиток
4 37777 Шестигранный винт
5 S2-120-001-000-012 Палец D28x132
8 10-800-001-000-004 Обыкновенный гаечный ключ
12 838 Трубчатый разрезной штифт 5х50
13 806 Упругая зажимная шайба 8
14 666 Шестигранная гайка М8
15 347 Шестигранный винт М12х55
16 810 Упругая зажимная шайба 12
17 684 Шестигранная гайка М12
18 512 Шестигранный винт М12х30
20 14380 Шестигранный винт М10х65
21 683 Шестигранная гайка М10
22 780 Шайба А10,5
23 Колпак Пластмассовый колпак 50x50
25 S2-620-007-000-015 ШАЙБА 60x5x60
30 S7-120-012-000-001 рейка
31 S0-620-020-000-001 Кожух
31 S0-640-020-000-001 Кожух
32 S0-620-020-000-002 Кожух наружный
32 S0-640-020-000-002 Кожух наружный
33 508 Шестигранный винт М8х25 VP
34 25310 Цилиндрический винт М8х45
35 S0-620-020-000-003 Угол
35 S0-640-020-000-003 Угол
36 507 Шестигранный винт М8х20 VP
37 S0-720-020-000-001 Резиновый щит
37 S0-740-020-000-001 Резиновый щит
38 12-721-020-000-005 Контрпланка
38 12-741-020-000-005 Контрпланка
39 464 Шестигранный винт М8х25
40 682 Шестигранная гайка М8
41 779 Шайба А8,4
42 462 Шестигранный винт М8х16
43 S1-120-020-002 Ограждение, справа
44 10-600-020-000-006 Крестовая петля
45 40528 Винт потайной M8x25 10.9
46 6703 винт с потайной головкой М6х20
47 21111 Винт с потайной головкой
48 455 Шестигранный винт М6х16
49 5733 Шестигранная гайка М6
50 777 Шайба А 6,4
51 683 Шестигранная гайка М10
52 807 Упругая зажимная шайба 10
53 Y6-101-000-030 Рефлектор
54 530 Винтсо сферс-цилиндрической головкой М5х16
55 664 Шестигранная гайка M5
56 2809 Шайба А 5,3
57 V0-120-020-000-001 Резиновый щит
57 V0-140-020-000-001 Резиновый щит
59 S0-620-007-010 Крутильно-упругая муфта
60 S0-620-007-000-010 Зубчатый венец
61 S0-620-007-011 Крутильно-упругая муфта
62 S0-620-007-000-001 Приводной вал
62 S0-640-007-000-001 Приводной вал
63 S4-124-020-000-004 Щит вала
63 S1-241-020-000-004 Щит вала
64 938 Призматическая шпонка A10x8x45
65 4070 Фланцевый подшипник ТМЕ 35
67 472 Шестигранный винт М10х30
68 399 Шестигранный винт М16х60
69 669 Шестигранная гайка М16
70 25463 Упругая зажимная шайба 16
71 S1-620-007-000-005 Распорная труба
72 10-600-031-000-007 Клиноремённый шкив
73 950 Стопорное кольцо 35х1,5
74 S0-620-007-020 Двигатель-стабилизатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
