Каталог запасных частей к технике: Franz Kleine SF-10-2. Очистительные роторы, впереди, с облицовкой

Тип техники

Марка

Модель

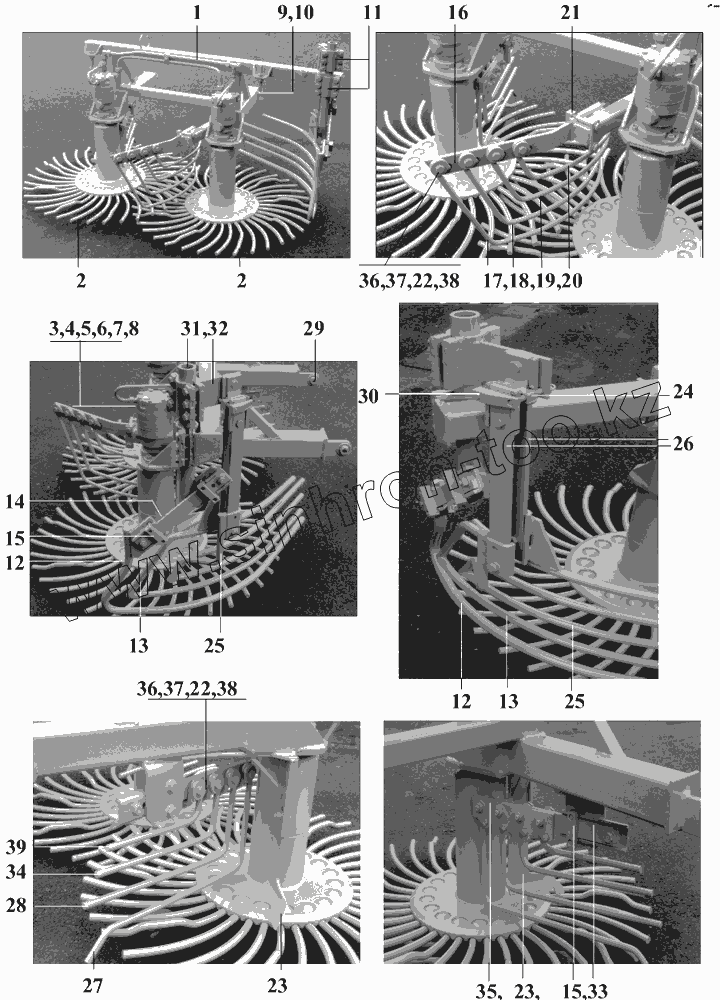

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали
1	S6-106-051-067	Держатель очистительного ротора, впереди
2	S6-106-090-001	Очистительный ротор
3	S6-104-053-036	Гидродвигатель
4	S6-106-053-036-002	Обратный клапан
5	34350	Цилиндрический винт М12х40
6	26607	Блокирующая шайба SKM12
7	684	Шестигранная гайка М12
8	26513	Двойное кольцо Фай 56x2,6x1,45
9	21371	Шестигранный винт М20х140
10	670	Шестигранная гайка М20
11	S4-101-051-110	Зажимная вставка
12	S4-102-090-040	Наружный брус
13	S6-106-090-041	Обшивка II
14	S2-102-051-000-038	Листовая пружина
15	S2-102-051-000-039	Квадратный профиль
16	S2-102-051-000-034	Листовая пружина
17	S2-102-051-000-030	Управляющий брус 1
18	S2-102-051-000-031	Управляющий брус 2
19	S2-102-051-000-032	Управляющий брус 3
20	S2-102-051-000-033	Управляющий брус 4
21	S2-102-051-000-040	Квадратный профиль
22	S2-102-051-000-037	Втулка
23	S7-105-051-000-053	Отделитель
24	S6-106-090-047	Упругий держатель
25	S6-106-090-046	Обшивка III
26	S2-102-051-000-035	Листовая пружина
27	S6-106-051-000-071	Упругий стержень
28	S6-106-051-000-072	Упругий стержень
29	S1-101-051-040-001	Втулка
30	S6-106-090-039-001	Квадратный профиль
31	S4-102-090-042	Направляющая
32	S4-102-090-043	Держатель
33	S4-104-051-000-059	Листовая пружина
34	S6-106-051-000-073	Упругий стержень
35	S6-106-051-000-060	Контрпланка
36	347	Шестигранный винт М12х55
37	S2-102-051-000-048	круглая площадка
38	684	Шестигранная гайка М12
39	S6-106-051-000-074	Упругий стержень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
